Wrzeciono Frezarskie CNC 2.2kW 3x220V Chłodzone Powietrzem ER20 24000 RPM 400Hz Średnica 80 mm 4 Łożyska Skośne Bicie poniżej 0.01 mm

Wysokoobrotowe elektrowrzeciono frezarskie CNC o mocy 2,2 kW, zasilaniu trójfazowym 3x 220 V z falownika VFD, chłodzeniu powietrznym z oprawką ER20 i prędkości obrotowej do 24 000 obr./min. Stanowi profesjonalną jednostkę napędową zaprojektowaną do frezarek bramowych, ploterów CNC, grawerek oraz maszyn do nestingu płyt meblowych. Skutecznie eliminuje problem bicia promieniowego narzędzi oraz uciążliwej obsługi zewnętrznych układów chłodzenia cieczą, gwarantując mikrometryczną dokładność krawędzi podczas pracy w drewnie, tworzywach sztucznych, kompozytach, laminatach i metalach miękkich.

Najważniejsze zalety

• ✅ Wysoka moc 2,2 kW i 24 000 obr./min przy częstotliwości 400 Hz – dynamiczny napęd o momencie obrotowym 1,2 Nm, co pozwala na prowadzenie agresywnej obróbki z dużym posuwem i uzyskanie idealnie gładkich krawędzi bez zadziorów.
• ✅ Precyzyjne bicie promieniowe poniżej 0,01 mm (Runout) – dynamicznie wyważony wirnik ze staliwnym stożkiem ER20, co pozwala na bezpieczną pracę mikrofrezerami o średnicy poniżej 1 mm bez ryzyka ich pękania.

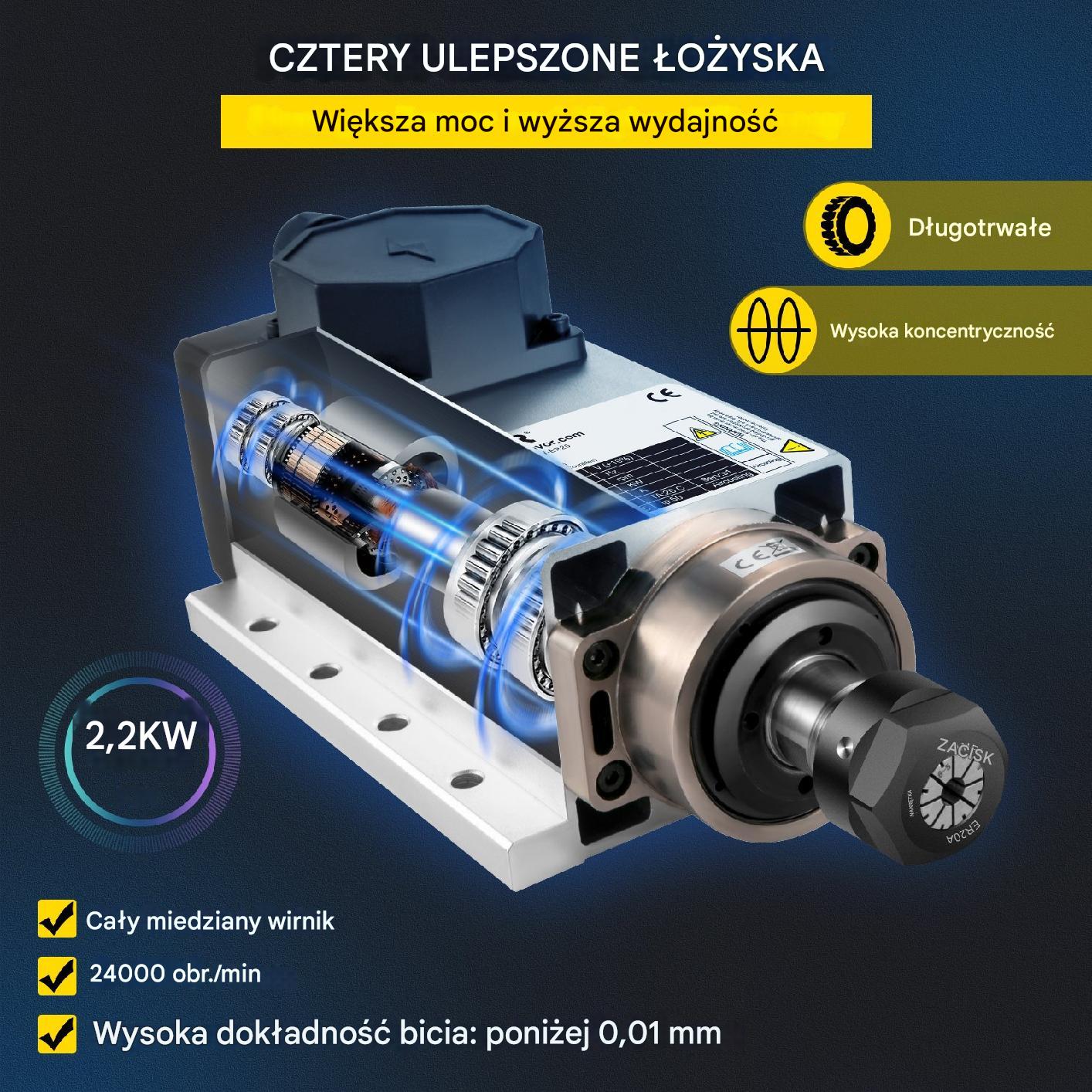

• ✅ Zespół 4 łożysk skośnych (2x 7005 z przodu + 2x 7002 z tyłu) – wzmocniony układ łożyskowy o wysokiej odporności na siły osiowe i promieniowe, co pozwala na sztywne zagłębianie się narzędzia w materiał i znacznie wydłuża żywotność wrzeciona pod obciążeniem.

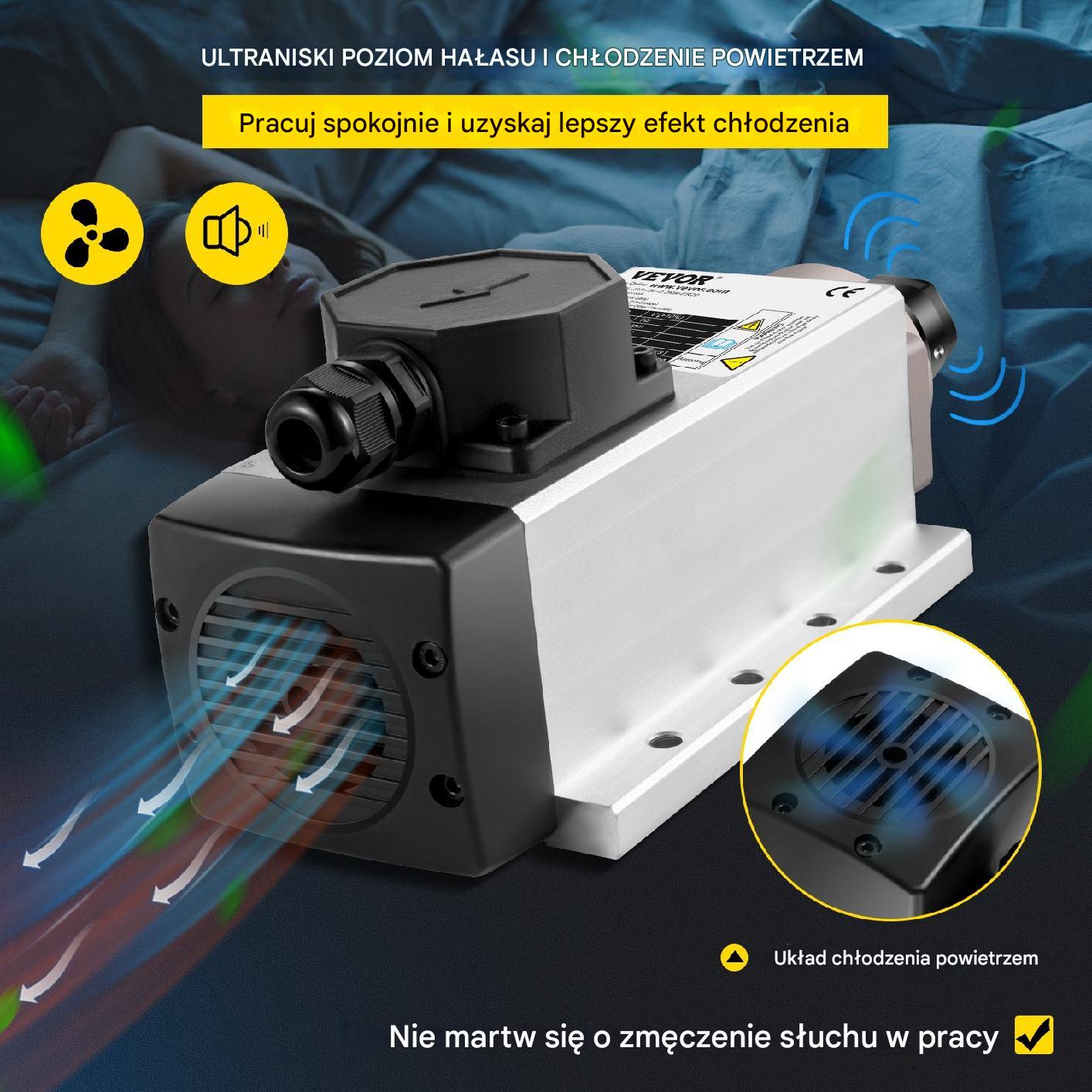

• ✅ Bezobsługowe chłodzenie powietrzne bez instalacji wodnej – wydajny wirnik wentylatora napędzany bezpośrednio osią silnika, co pozwala na pracę bez pomp wodnych, ryzyka zalania elektroniki maszyny i zarastania wężownic.

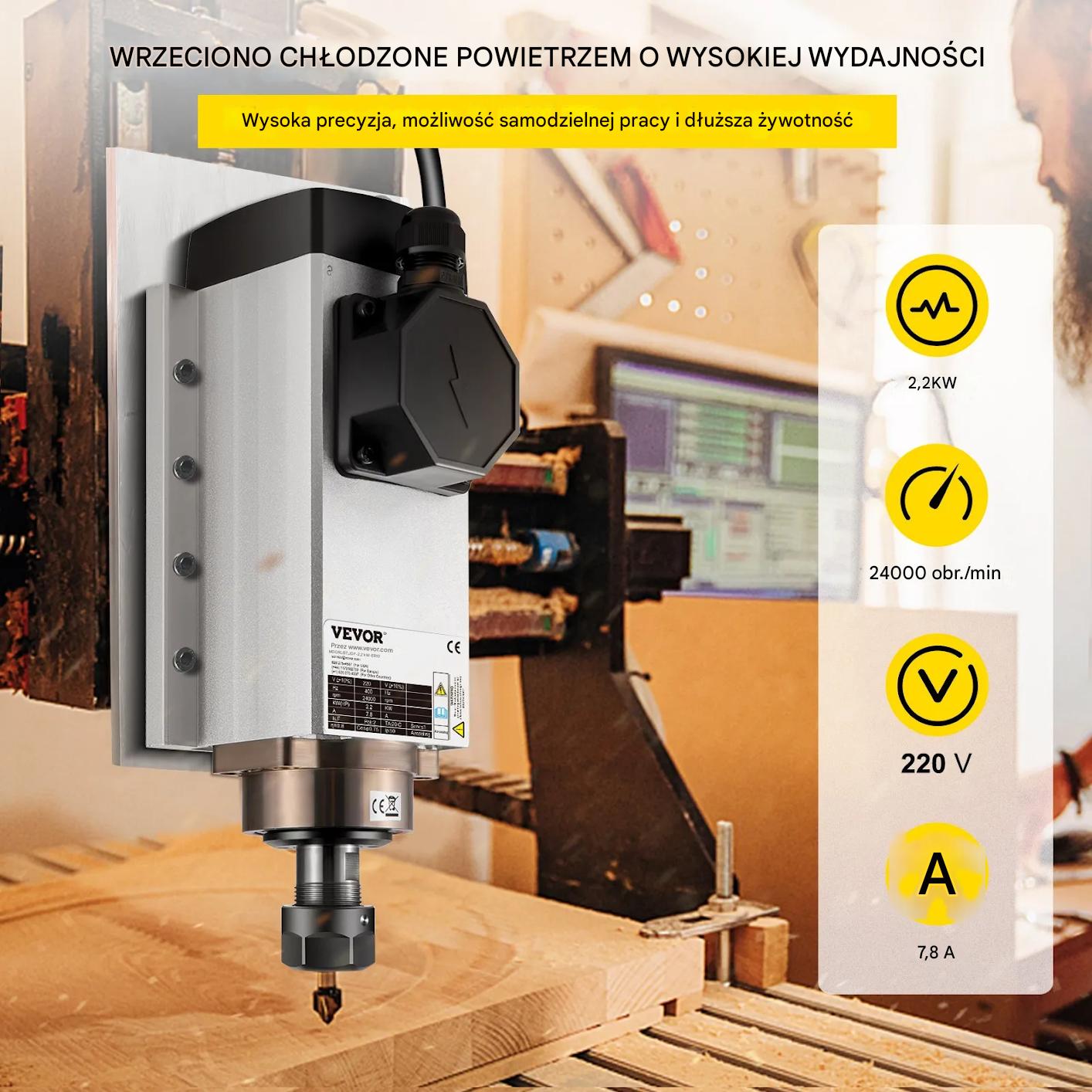

• ✅ Przemysłowy standard średnicy Ø 80 mm – zunifikowany wymiar cylindryczny pasujący do większości uchwytów frezarskich (obejm) na rynku, co pozwala na natychmiastowy montaż na osi Z maszyny bez dorabiania niestandardowych adapterów.

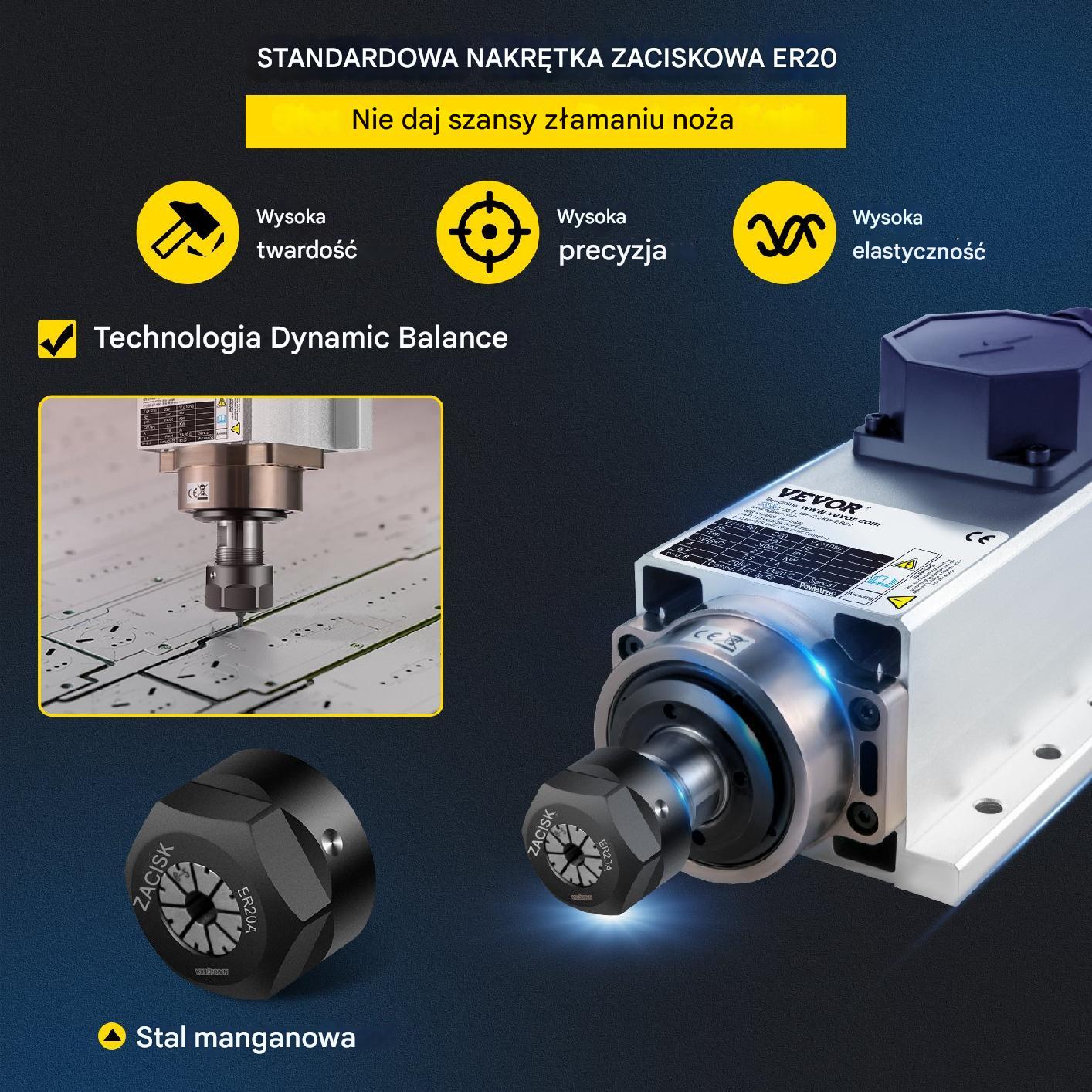

• ✅ Uniwersalna oprawka narzędziowa ER20 (chwyt 1–13 mm) – szeroki zakres mocowania tulejek zaciskowych, co pozwala na używanie frezów trzpieniowych o popularnych średnicach 3,175 mm, 4 mm, 6 mm, 8 mm, 10 mm oraz 12 mm.
• ✅ Profesjonalne 4-pinowe złącze lotnicze GX16 – szczelne, skręcane gniazdo zasilające z pinem uziemiającym korpus, co pozwala na bezpieczne podłączenie ekranowanych przewodów z falownika.

Wymiary i Specyfikacja Techniczna

Parametry techniczne i elektryczne:

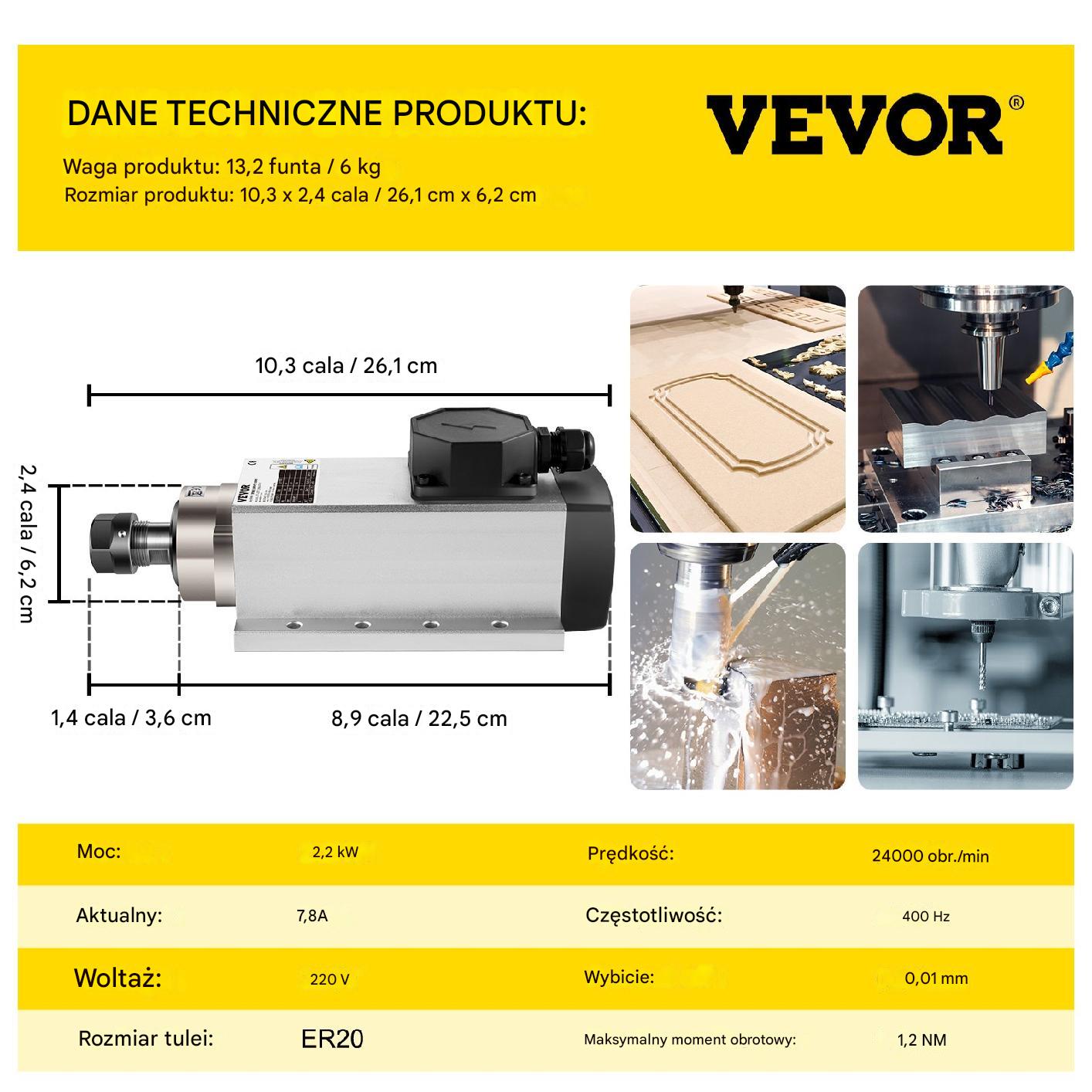

• Moc znamionowa ciągła: 2,2 kW (2200 W)
• Napięcie zasilania robocze: 3x 220 V AC (wymagane zasilanie z wyjścia U/V/W falownika)
• Częstotliwość robocza: 400 Hz
• Maksymalna prędkość obrotowa: 24 000 obr./min
• Prąd znamionowy: 7,8 A
• Maksymalny moment obrotowy: 1,2 Nm
• Bicie osiowe i promieniowe stożka: < 0,01 mm
• Uchwyt narzędziowy: ER20 (kompatybilny z tulejkami o średnicy trzpienia od 1 mm do 13 mm)
• Układ łożysk: 4 łożyska toczne skośne (przód: 2x 7005C, tył: 2x 7002C)
• Sposób chłodzenia: Wymuszone powietrzne (wentylator osiowy na wale)
• Poziom generowanego hałasu: ≤66 dB
• Materiał uzwojenia: Miedź beztlenowa o wysokiej czystości
• Gniazdo przyłączeniowe: Wtyk lotniczy 4-pin GX16 (Piny 1, 2, 3 – fazy silnika; Pin 4 – masa / uziemienie PE)

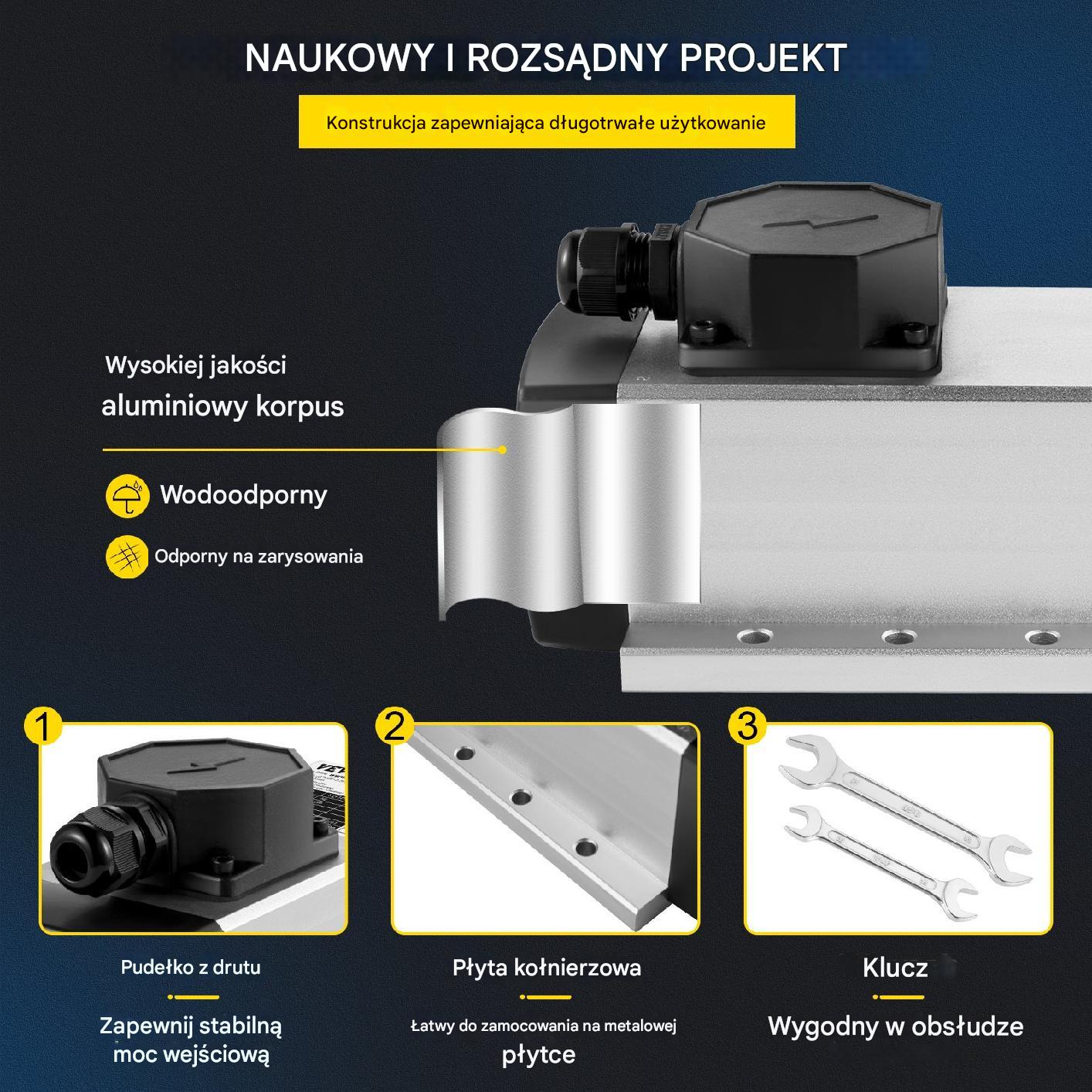

Konstrukcja i gabaryty montażowe:

• Średnica zewnętrzna montażowa korpusu: 80 mm
• Długość całkowita wrzeciona: Ok. 260 mm (z nakrętką ER20)
• Waga jednostki: Ok. 5,2 kg

Zastosowanie w Twoim warsztacie / firmie

• ⭐ Stolarki numeryczne i produkcja mebli: Szybki nesting płyt wiórowych, MDF, sklejki, litego drewna oraz frezowanie frontów meblowych 2D i 3D.
• ⭐ Reklama wizualna i obróbka tworzyw sztucznych: Precyzyjne formatowanie i wycinanie liter z plexi, akrylu, poliwęglanu, PVC oraz płyt kompozytowych typu Dibond.
• ⭐ Obróbka metali lekkich: Wytwarzanie matryc, paneli czołowych, kieszeni montażowych i precyzyjnych komponentów w stopach aluminium i mosiądzu.

Zawartość zestawu

• 1x Silnik elektrowrzeciona CNC 2,2 kW chłodzony powietrzem (Ø 80 mm)
• 1x Nakrętka oprawki zaciskowej ER20 (zamontowana)
• 2x Tulejka zaciskowa ER20 (precyzyjnie szlifowana)
• 1x Dedykowany wtyk lotniczy 4-pin GX16 ze złączem skręcanym
• 2x Klucze płaskie do nakrętki ER20 i wału wrzeciona
• 1x Instrukcja obsługi ze schematem pinów GX16 i wytycznymi parametryzacji VFD

⚠️ Kluczowe wskazówki instalacyjne i konfiguracja falownika (VFD):

1. Wymóg stosowania falownika (VFD): Elektrowrzeciono jest silnikiem trójfazowym o częstotliwości bazowej 400 Hz. Pod żadnym pozorem nie wolno podłączać go bezpośrednio do sieci jednofazowej 230 V / 50 Hz – grozi to natychmiastowym spaleniem uzwojenia w ułamku sekundy.

2. Parametryzacja minimalnej częstotliwości: Przed pierwszym uruchomieniem falownika należy bezwzględnie ustawić parametry częstotliwości bazowej i maksymalnej na 400 Hz, a częstotliwość minimalną na nie mniej niż 100 Hz. Wentylator chłodzący jest zintegrowany z wałem – praca przy zbyt niskich obrotach (np. poniżej 6000 obr./min) przy dużym prądzie grozi przegrzaniem termicznym wrzeciona.

3. Ekranowanie i uziemienie: Do zasilania należy użyć 4-żyłowego kabla ekranowanego, pamiętając o podłączeniu pinu 4 do uziemienia ochronnego (PE), aby zminimalizować zakłócenia elektromagnetyczne (EMI) wpływające na elektronikę sterownika CNC.
