Zestaw Prowadnic Liniowych CNC 3 Osie SBR20 Śruby Kulkowe RM1605 SFU1605 350-1050 mm Klasa C7 Łożyska BK/BF12 Stal Łożyskowa

Kompletny, profesjonalny zestaw mechaniki precyzyjnej do 3-osiowych maszyn numerycznych (X-Y-Z), oparty na podpartych prowadnicach liniowych SBR20 oraz tocznych śrubach kulkowych RM1605 (SFU1605) w klasie dokładności C7. Pakiet zaprojektowano z myślą o budowie od podstaw oraz bezluzowej modernizacji ploterów frezujących CNC, wycinarek plazmowych, grawerek laserowych, zautomatyzowanych stołów współrzędnych oraz precyzyjnych drukarek 3D. Urządzenie eliminuje problem luzów nawrotnych (backlash), zacięć posuwu oraz ugięć wałków pod obciążeniem dynamicznym wrzeciona.

---

Najważniejsze zalety

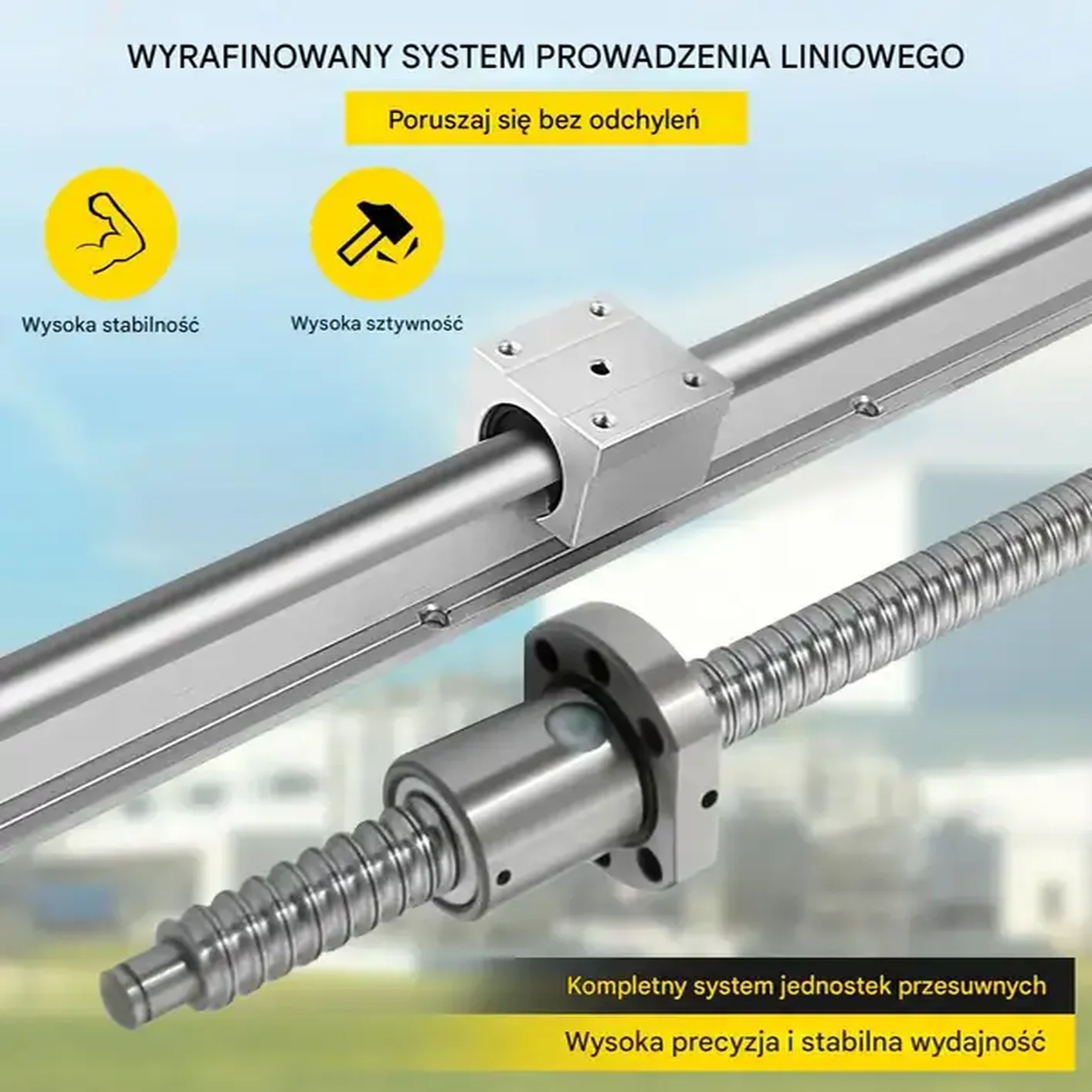

✅ Śruby kulkowe RM1605 / SFU1605 w klasie C7 (Skok 5 mm) – obieg kulkowy o minimalnym współczynniku tarcia i dokładności pozycjonowania do ±0,05 mm / 300 mm, co pozwala na obróbkę detali w drewnie, tworzywach i aluminium bez efektu bicia i zacięć.

✅ Sztywne prowadnice podparte SBR20 (300, 600 i 1000 mm) – pełne podparcie stalowego wałka na całej długości aluminiowej podstawy, co pozwala na wyeliminowanie ugięć osi pod ciężarem ciężkich wrzecion chłodzonych cieczą lub powietrzem.

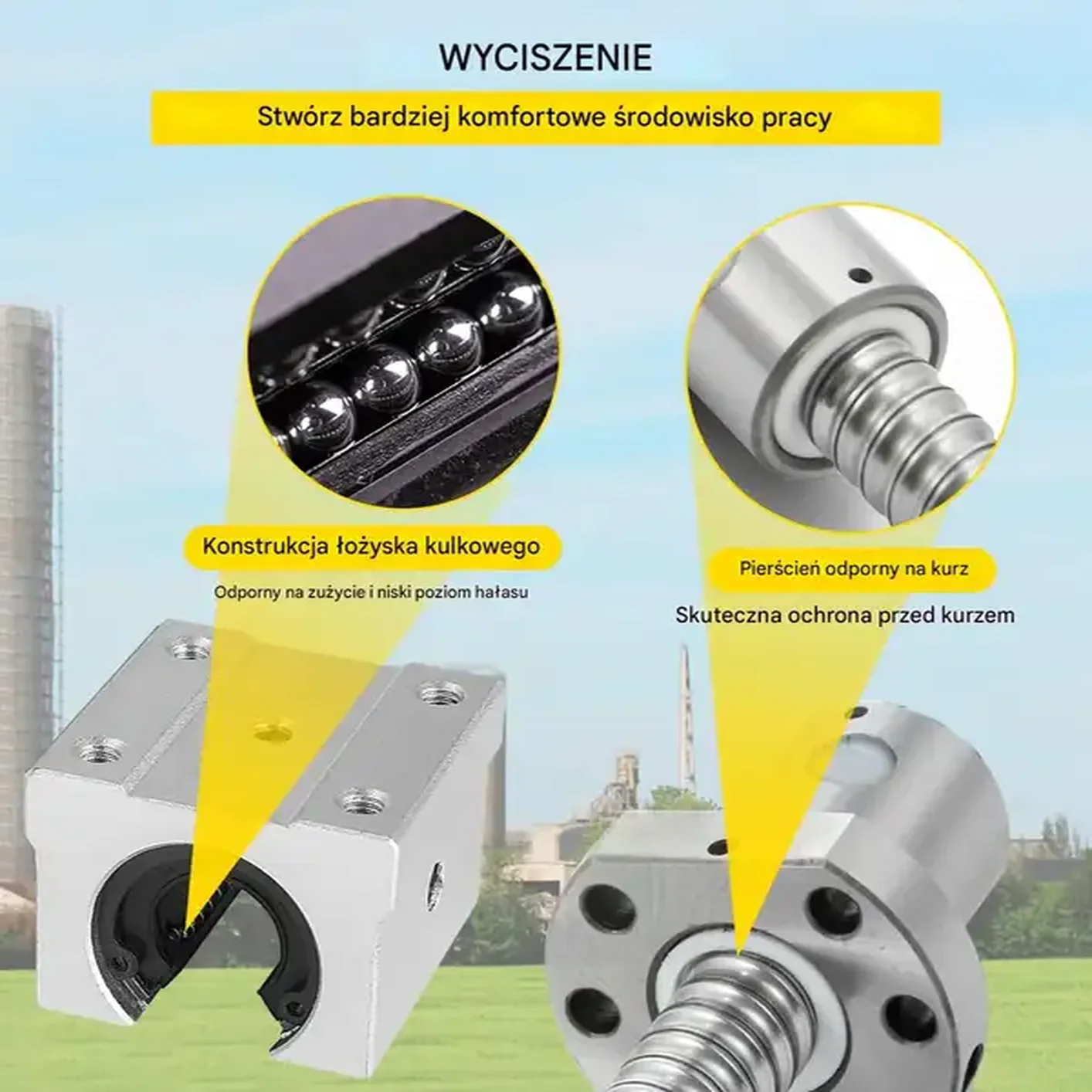

✅ 12 uszczelnionych bloków tocznych SBR20UU – precyzyjny czterorzędowy obieg kulek z podwójnymi zgarniaczami przeciwpyłowymi, co pozwala na aksamitnie płynny, cichy ruch wózków oraz zabezpiecza bieżnie przed trocinami i wiórami metali.

✅ Fabrycznie obrobione czopy śrub pod łożyskowanie BK12 / BF12 – precyzyjna obróbka tokarska pod nakrętki zaciskowe i pierścienie osadcze, co pozwala na natychmiastowe osadzenie śrub w blokach podporowych bez konieczności kosztownych usług ślusarskich.

✅ Sprzęgła elastyczne 6,35 x 10 mm (Plug & Play dla NEMA 23) – aluminiowe sprzęgła kłowe tłumiące drgania rezonansowe silników, co pozwala na bezpośrednie spięcie napędu z silnikami krokowymi o wale 6,35 mm (1/4″) oraz czopem śruby 10 mm.

---

Wymiary i Specyfikacja Techniczna

Parametry śrub kulkowych i bloków podporowych:

• Standard śrub: RM1605 / SFU1605 (średnica 16 mm, skok gwintu 5 mm)
• Klasa dokładności: C7 (odchyłka skoku ≤ ±0,05 mm na 300 mm)

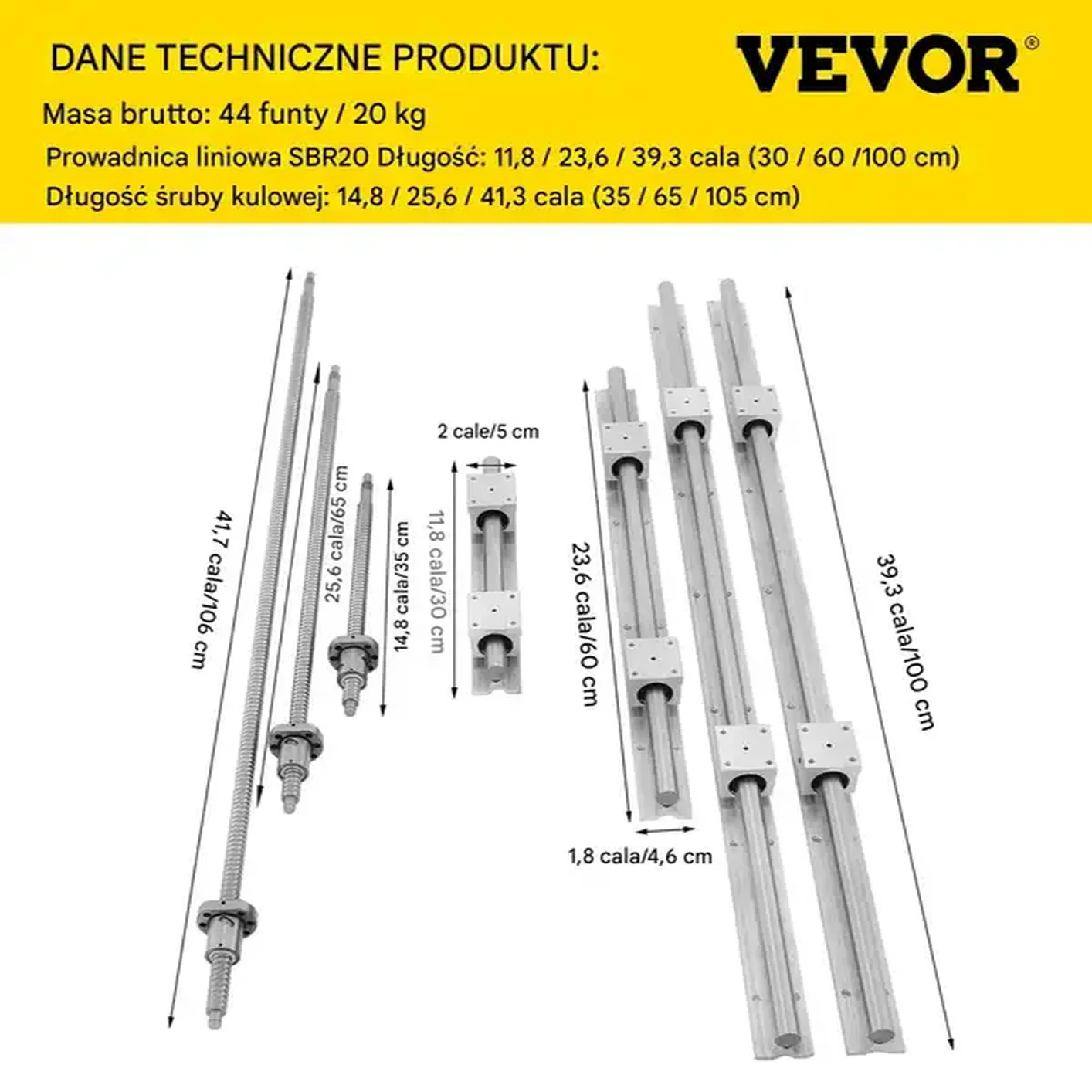

• Długości całkowite śrub: 350 mm (oś Z), 650 mm (oś X), 1050 mm (oś Y)
• Efektywny zakres roboczy osi (przybliżony travel stroke): oś Z: ok. 210 mm | oś X: ok. 510 mm | oś Y: ok. 910 mm
• Ułożyskowanie końców śrub: Zestawy bloków BK12 (łożysko oporowe stałe) + BF12 (łożysko pływające)
• Parametry sprzęgieł: Aluminiowe, elastyczne 25 x 30 mm | Otwory wewnętrzne: d1 = 6,35 mm (NEMA 23) / d2 = 10 mm (czop BK12)

Parametry szyn liniowych i wózków tocznych:

• Średnica wałków prowadzących: 20 mm (standard przemysłowy SBR20)
• Długości prowadnic: 2x 300 mm (oś Z), 2x 600 mm (oś X), 2x 1000 mm (oś Y)
• Typ wózków łożyskowych: SBR20UU (zamknięte obudowy ze stopu aluminium z otworami gwintowanymi M6)
• Liczba wózków tocznych w zestawie: 12 sztuk (po 4 sztuki na każdą z 3 osi)

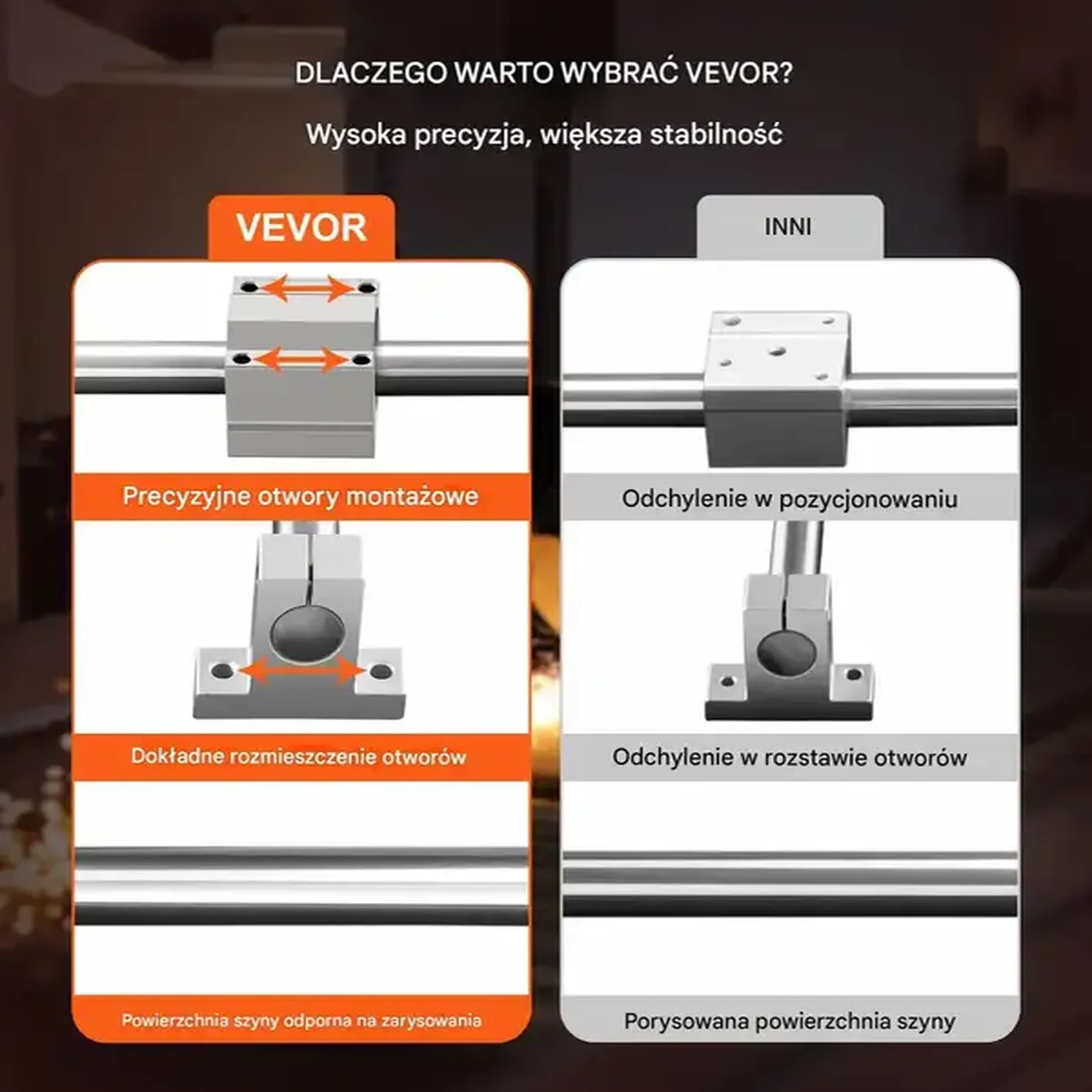

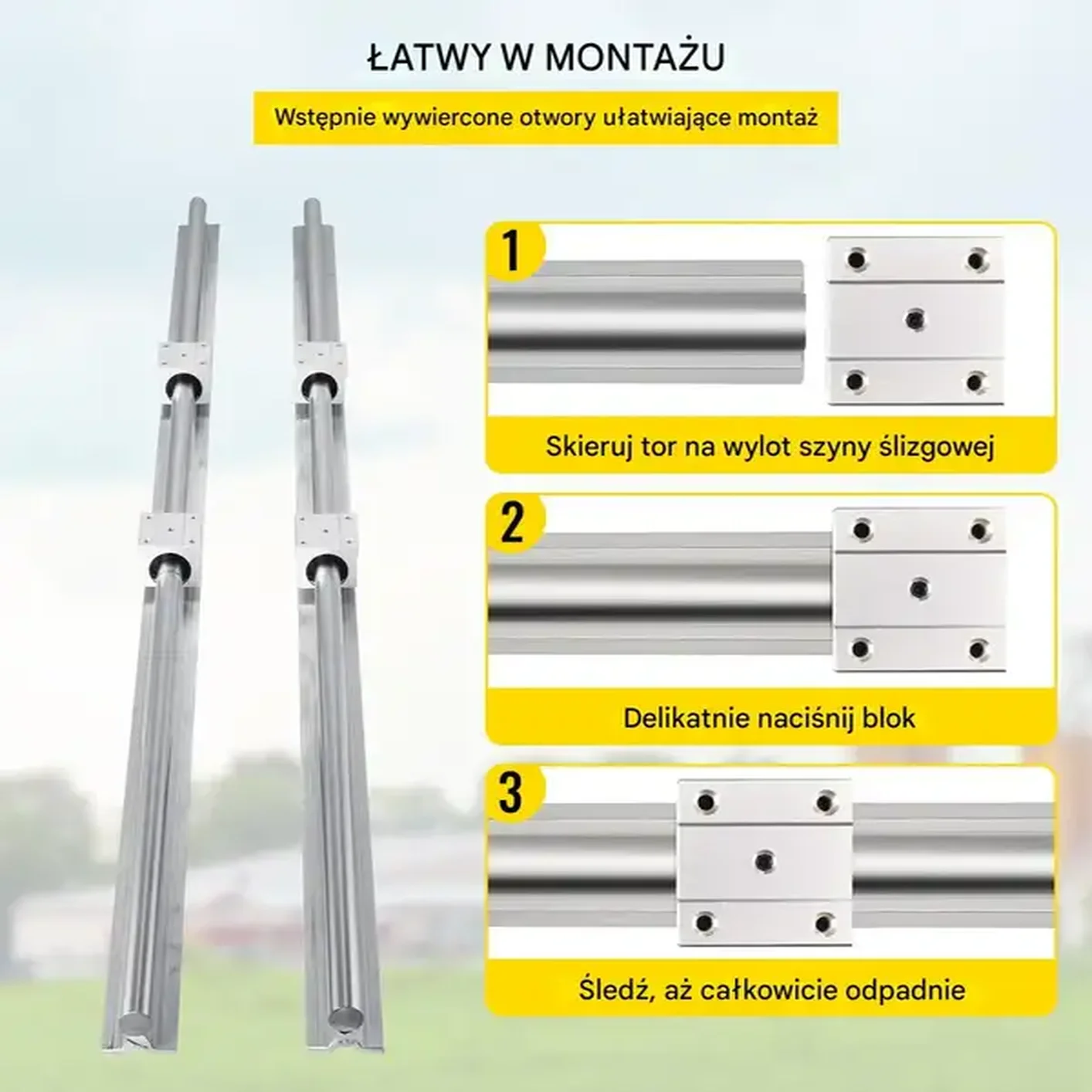

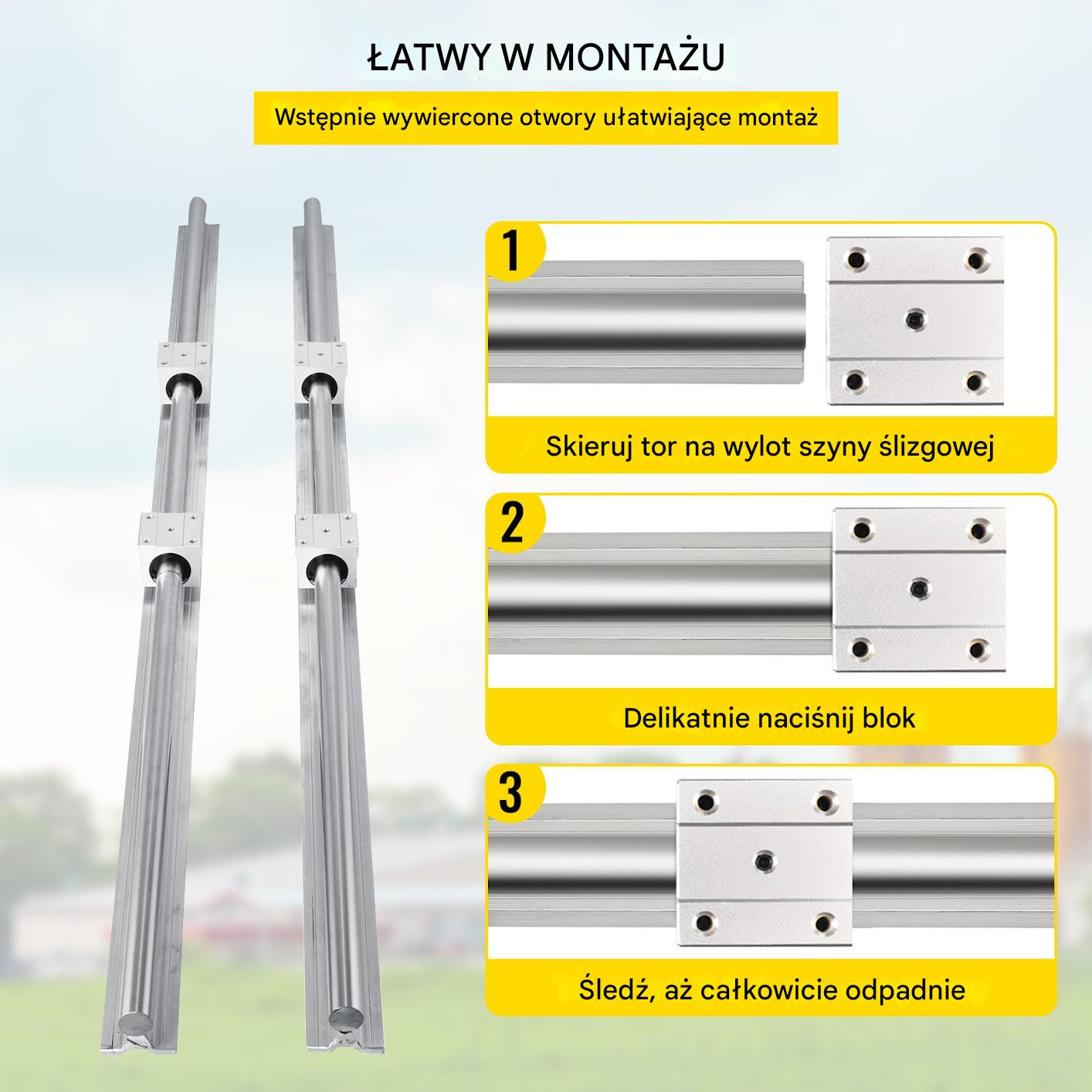

• Raster montażowy: Fabrycznie nawiercone otwory w podstawach szyn z rozstawem ułatwiającym montaż do profili T-Slot

Właściwości materiałowe i gabaryty:

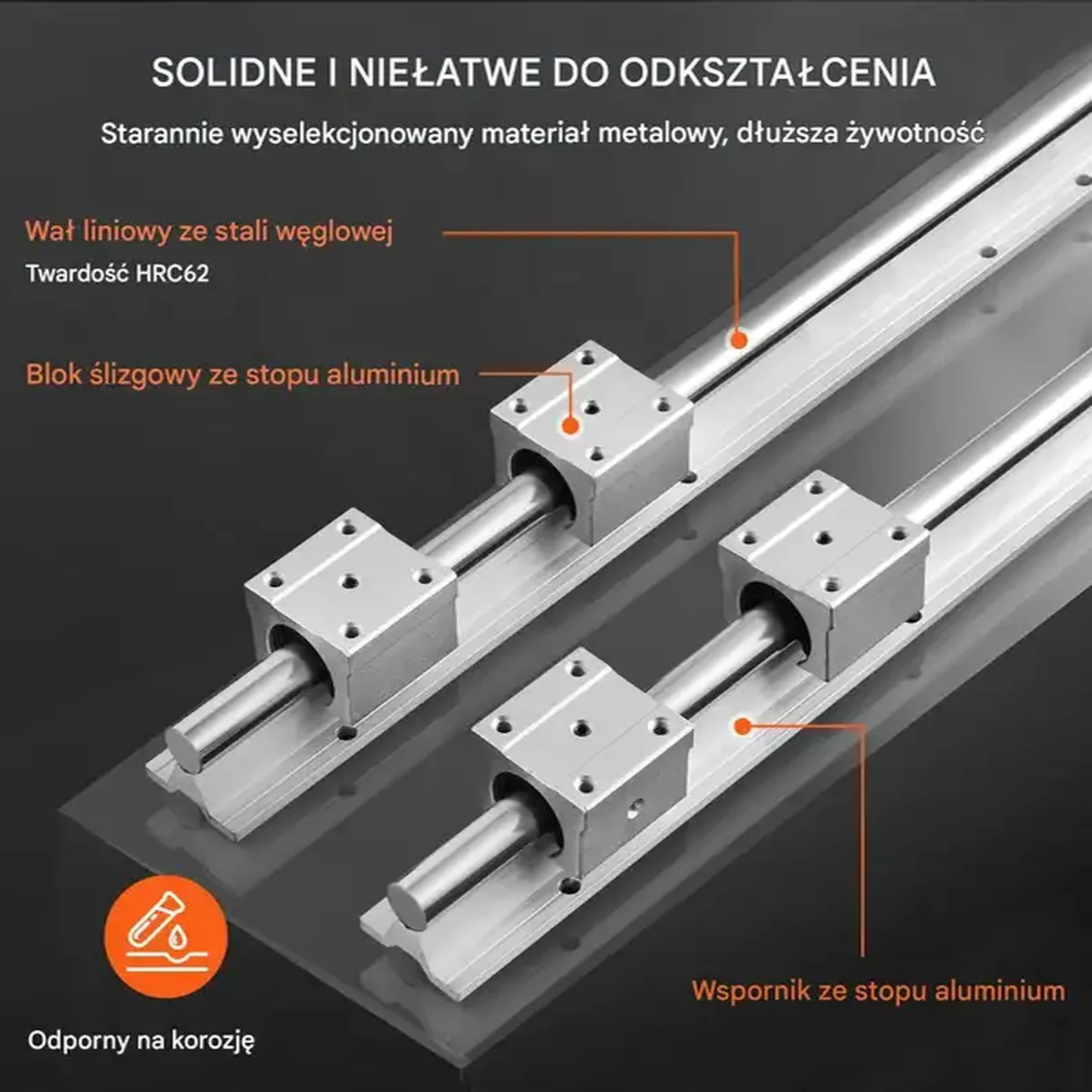

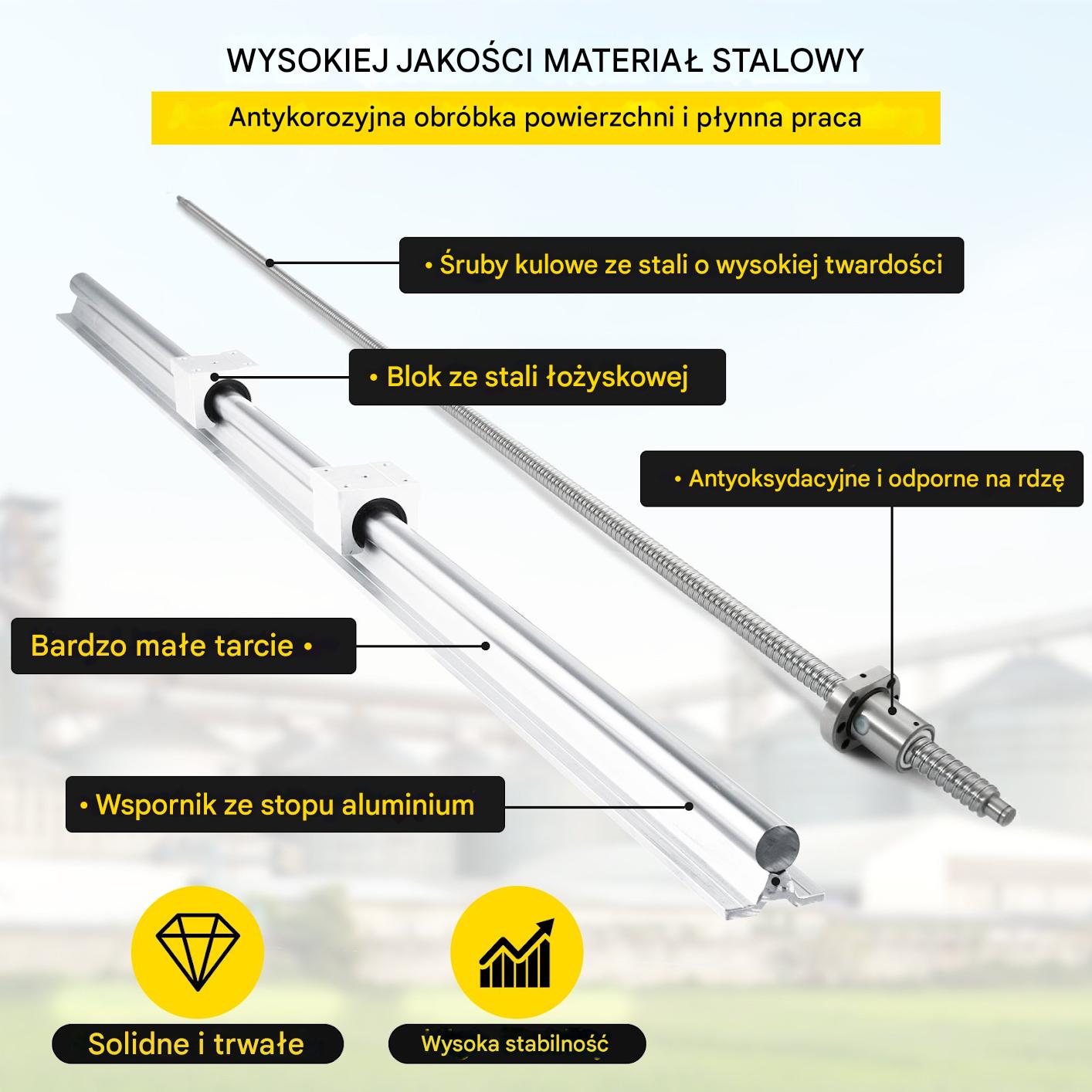

• Materiał wałków i śrub: Wysokotwarda stal łożyskowa chromowa GCr15 / CF53 (indukcyjnie utwardzana 58–62 HRC)
• Materiał szyn podporowych i obudów: Wysokowytrzymały stop aluminium anodyzowanego
• Masa całkowita zestawu: 20 kg
• Wymiary opakowania zabezpieczającego: 110 x 20 x 10 cm

---

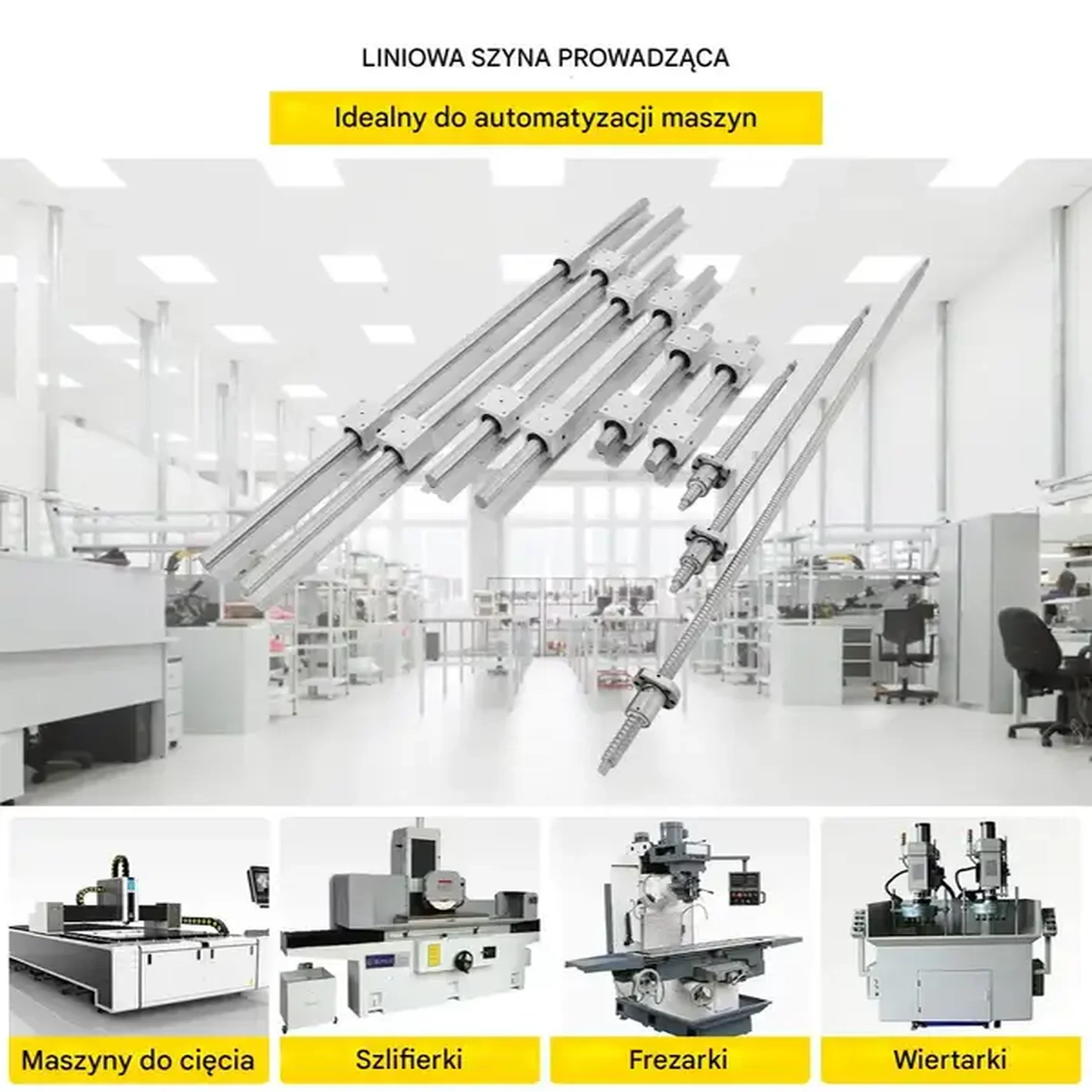

Zastosowanie w Twoim warsztacie i produkcji CNC

⭐ Trójosiowe frezarki i plotery bramowe CNC (Drewno / Aluminium / Kompozyty): Kompletny zestaw napędu i prowadzenia dla wrzecion 1.5 kW oraz 2.2 kW – gwarantuje idealną prostopadłość osi i powtarzalność frezowania bez utraty kroków.

⭐ Wypalarki plazmowe i precyzyjne wycinarki laserowe (Fiber / CO2): Płynny, pozbawiony drgań przesuw głowicy tnącej przy wysokich prędkościach liniowych, co zapewnia gładką krawędź ciętej blachy.

⭐ Przemysłowe stoły współrzędne X-Y i roboty kartezjańskie: Podzespoły dedykowane do zautomatyzowanych manipulatorów dozujących, maszyn etykietujących oraz linii sortujących.

---

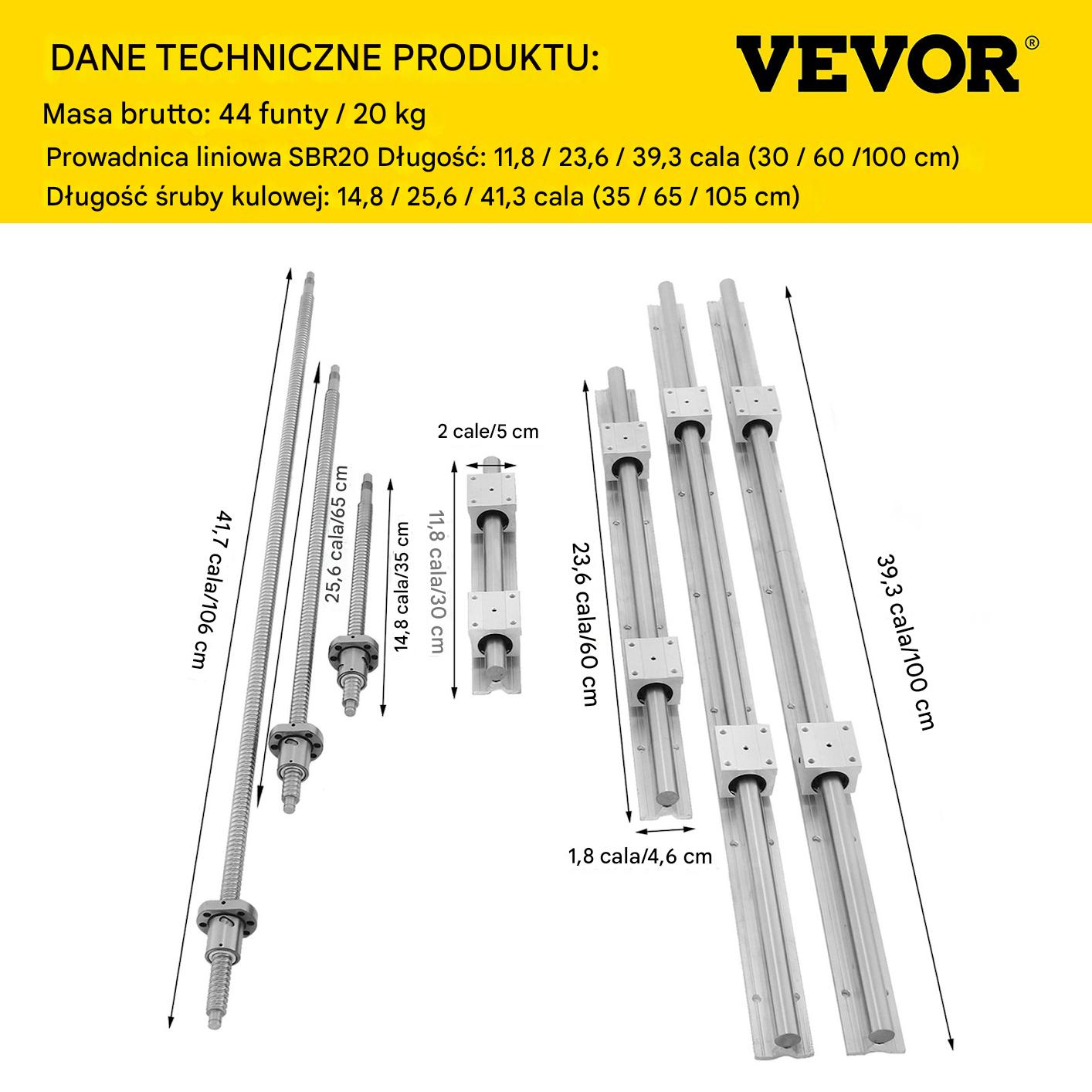

Zawartość zestawu

• 2x Prowadnica liniowa podparta SBR20-300 mm
• 2x Prowadnica liniowa podparta SBR20-600 mm
• 2x Prowadnica liniowa podparta SBR20-1000 mm
• 12x Blok łożyska liniowego SBR20UU z uszczelnieniem przeciwpyłowym
• 1x Śruba kulkowa RM1605-350 mm z nakrętką toczną (obrobione końce pod BK/BF12)
• 1x Śruba kulkowa RM1605-650 mm z nakrętką toczną (obrobione końce pod BK/BF12)
• 1x Śruba kulkowa RM1605-1050 mm z nakrętką toczną (obrobione końce pod BK/BF12)
• 3x Zestaw łożyskowań krańcowych: blok stały BK12 + blok swobodny BF12
• 3x Precyzyjna nakrętka kontrująca z zabezpieczeniem śrubowym (do bloku BK12)
• 3x Pierścień osadczy sprężynujący Segera (do bloku BF12)
• 3x Aluminiowe bezluzowe sprzęgło elastyczne 6,35 x 10 mm (do silników NEMA 23)

---

⚠️ Dobre praktyki konstruktorskie i wskazówki montażowe:

1. NIGDY nie wykręcaj nakrętki kulkowej ze śruby: Nakrętki kulkowe SFU1605 posiadają precyzyjny wewnętrzny obieg drobnych kulek łożyskowych. Zdjęcie nakrętki z gwintu bez dedykowanej tulei montażowej spowoduje wypadnięcie kulek i bezpowrotne rozregulowanie układu tocznego.

2. Smarowanie układu: Przed pierwszym uruchomieniem maszyny należy przesmarować bieżnie śrub kulkowych oraz kalamitki bloków SBR20UU dedykowanym smarem litowym do łożysk tocznych (klasy NLGI 2). Regularne smarowanie eliminuje zjawisko mikropoślizgu i wielokrotnie wydłuża żywotność bieżni.

3. Równoległość prowadnic: Podczas montażu dwóch szyn danej osi upewnij się za pomocą czujnika zegarowego, że prowadnice są zamontowane idealnie równolegle na całej długości. Zapobiega to klinowaniu się wózków SBR20UU w skrajnych położeniach bramy.
