Zestaw Prowadnic Liniowych SBR16-1000 mm – Precyzja i Wytrzymałość dla Twoich Projektów

Kluczowe cechy

• ✅ Kompletny zestaw: Zawiera 2 szyny prowadzące SBR16 o długości 1000 mm i 4 bloki ślizgowe SBR16UU.
• ✅ Wysoka nośność: Obciążenie dynamiczne na blok: 774 N, obciążenie statyczne na blok: 1180 N.
• ✅ Trwałe materiały: Szyna z hartowanej stali węglowej i aluminium, powierzchnia chromowana dla odporności na rdzę.
• ✅ Płynne i ciche działanie: Wbudowane łożyska kulkowe zapewniają niski poziom tarcia i płynny ruch.
• ✅ Wysoka precyzja: Dokładne wymiary wału okrągłego i prostoliniowość dla stabilności i powtarzalności.
• ✅ Łatwy montaż: Precyzyjne otwory montażowe w aluminiowej podstawie i blokach ślizgowych.
• ✅ Uniwersalne zastosowanie: Idealne do maszyn CNC, drukarek 3D, grawerek laserowych i innych projektów DIY.

Specyfikacja techniczna

• Model bloku ślizgowego: SBR16UU
• Długość szyny prowadzącej: 1000 mm
• Średnica wału: Φ16 mm
• Obciążenie dynamiczne (na blok): 774 N
• Obciążenie statyczne (na blok): 1180 N
• Materiał: Stal węglowa hartowana i aluminium
• Odległość otworów montażowych A: 32 mm
• Odległość otworów montażowych B: 30 mm
• Wymiary bloku ślizgowego (Dł. x Szer. x Wys.): 45 x 45 x 33 mm
• Wymiary produktu (Dł. x Szer. x Wys.): 1000 x 90 x 45 mm
• Waga netto: 5,2 kg

Zastosowanie

• ⭐ Routery/Frezarki CNC: Precyzyjne prowadzenie narzędzia, zapewniające dokładność obróbki.
• ⭐ Drukarki 3D: Stabilny ruch platformy, poprawiający jakość wydruków.
• ⭐ Grawerki laserowe: Gładki i dokładny ruch głowicy, precyzyjne grawerowanie.
• ⭐ Tokarki: Wsparcie dla stabilności i dokładności obrabianych elementów.
• ⭐ Projekty DIY: Tworzenie własnych maszyn i urządzeń, gdzie wymagana jest precyzja.
• ⭐ Automatyka przemysłowa: Elementy linii produkcyjnych i systemów przenoszenia.

Korzyści z zakupu

• ➡️ Niezawodność i trwałość: Wysokiej jakości materiały gwarantują długą żywotność.
• ➡️ Zwiększona precyzja: Dokładne wymiary i płynny ruch zapewniają doskonałe rezultaty.
• ➡️ Łatwość montażu: Precyzyjne otwory ułatwiają szybkie i pewne mocowanie.
• ➡️ Cicha praca: Niski poziom tarcia i hałasu podczas użytkowania.
• ➡️ Wszechstronność: Szeroki zakres zastosowań w różnych projektach.
• ➡️ Wysoka odporność na obciążenia: Solidna konstrukcja umożliwia pracę z ciężkimi elementami.

Dlaczego warto wybrać ten zestaw prowadnic liniowych SBR?

• Wytrzymałość i precyzja: Hartowana stal węglowa i precyzyjne wykonanie gwarantują niezawodność.
• Płynność działania: Wbudowane łożyska kulkowe zapewniają bezproblemowy i cichy ruch.
• Łatwość integracji: Standardowe wymiary i precyzyjne otwory montażowe ułatwiają instalację.
• Stabilność w każdych warunkach: Odporność na rdzę i wysokie obciążenia.
• Wartość inwestycji: Wysoka jakość w przystępnej cenie.
• Zwiększona efektywność: Poprawa dokładności i wydajności Twoich maszyn.

Zainwestuj w ten zestaw prowadnic liniowych i przenieś swoje projekty na wyższy poziom precyzji i niezawodności!

Opis produktu

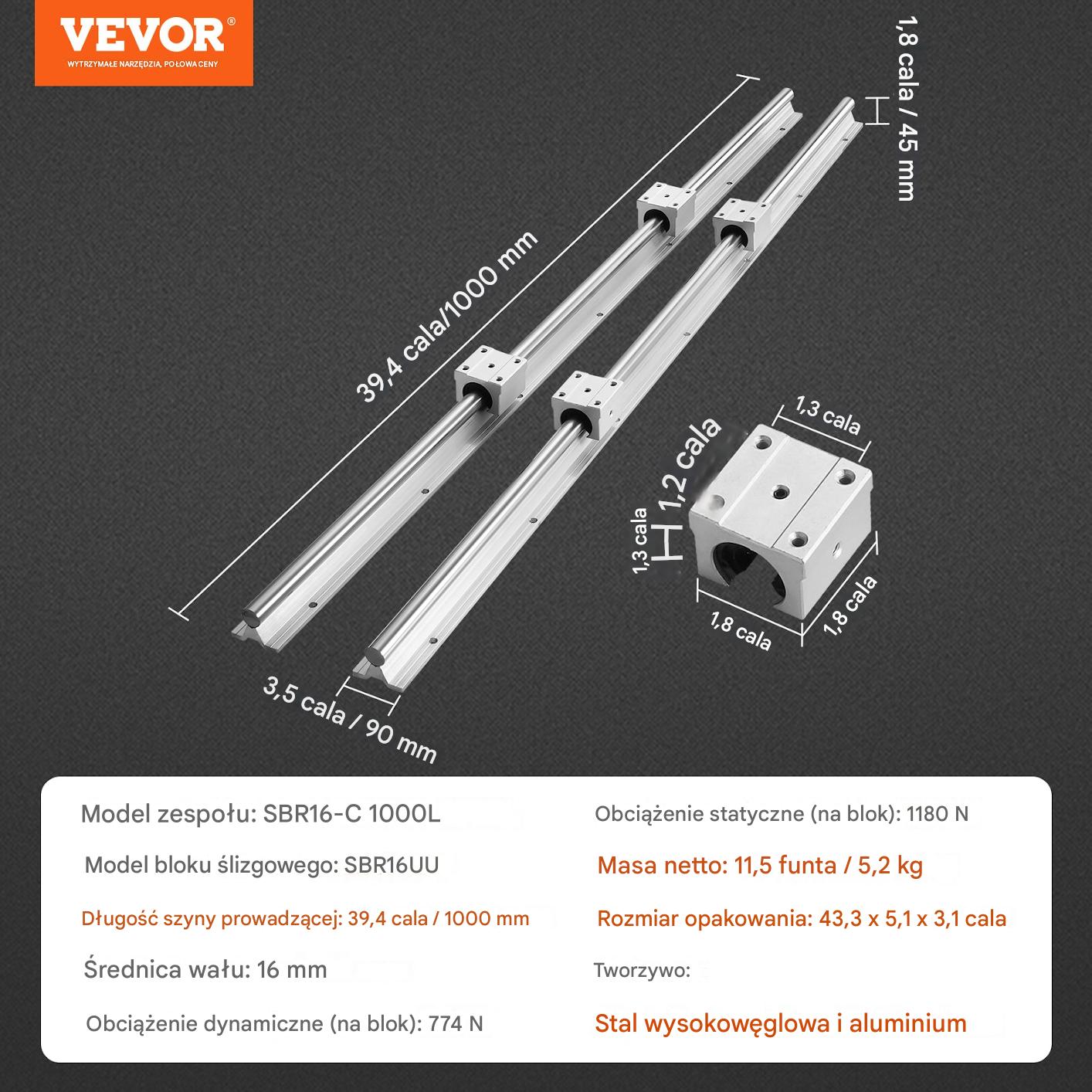

Wymiary i parametry techniczne

Długość szyny prowadzącej wynosi 1000 mm, a średnica wału to 16 mm. Obciążenie dynamiczne (na blok) wynosi 774 N, natomiast obciążenie statyczne (na blok) to 1180 N. Masa netto produktu wynosi 5,2 kg. Rozmiar opakowania to 43,3 x 5,1 x 3,1 cm. Produkt wykonany jest ze stali wysokowęglowej i aluminium.

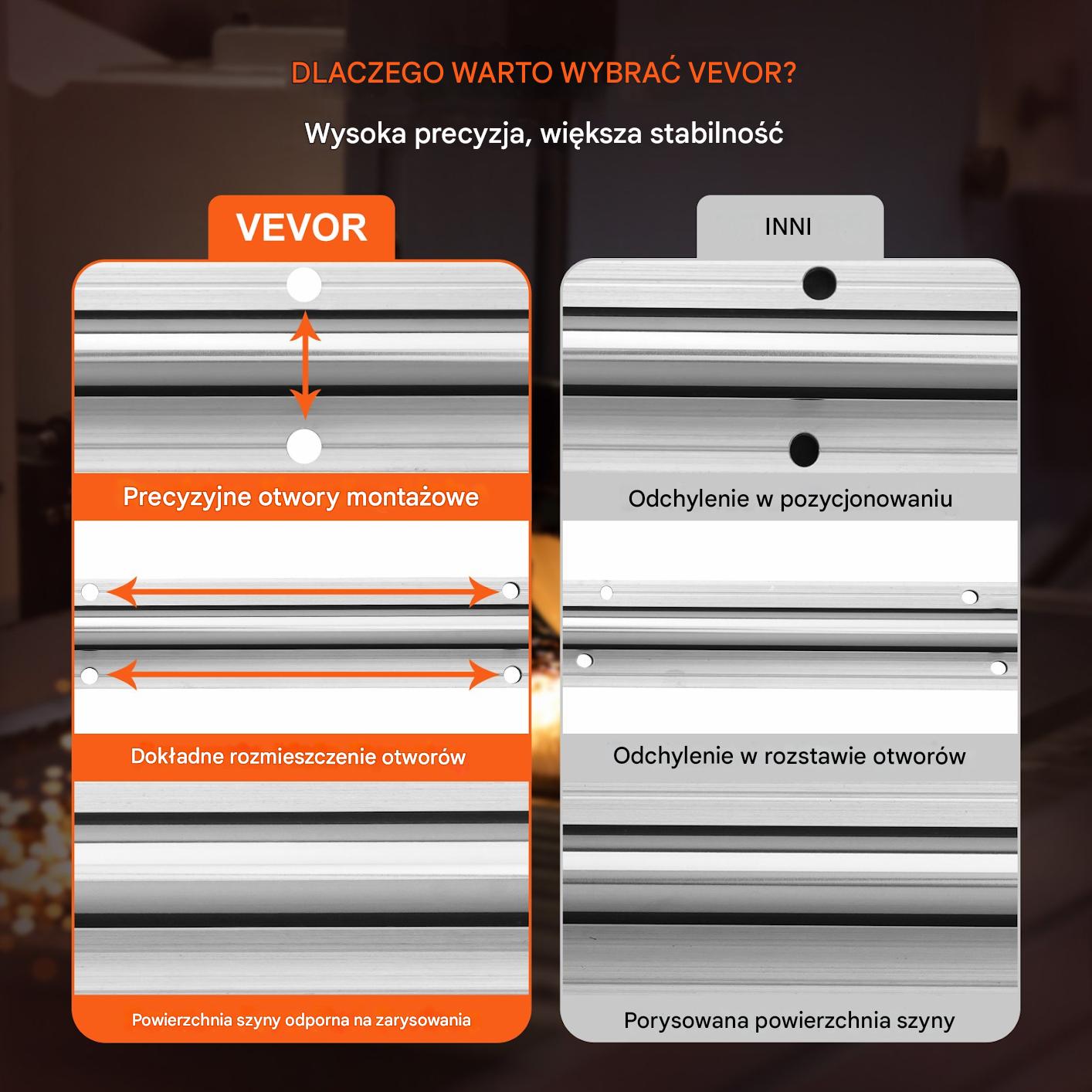

Najważniejsze cechy

Nasze produkty wyróżniają się wysoką precyzją i większą stabilnością. Posiadają precyzyjne otwory montażowe i dokładne rozmieszczenie otworów, co eliminuje odchylenia w pozycjonowaniu i rozstawie otworów, często spotykane u innych producentów. Powierzchnia szyny jest odporna na zarysowania, w przeciwieństwie do łatwo rysujących się powierzchni innych szyn.

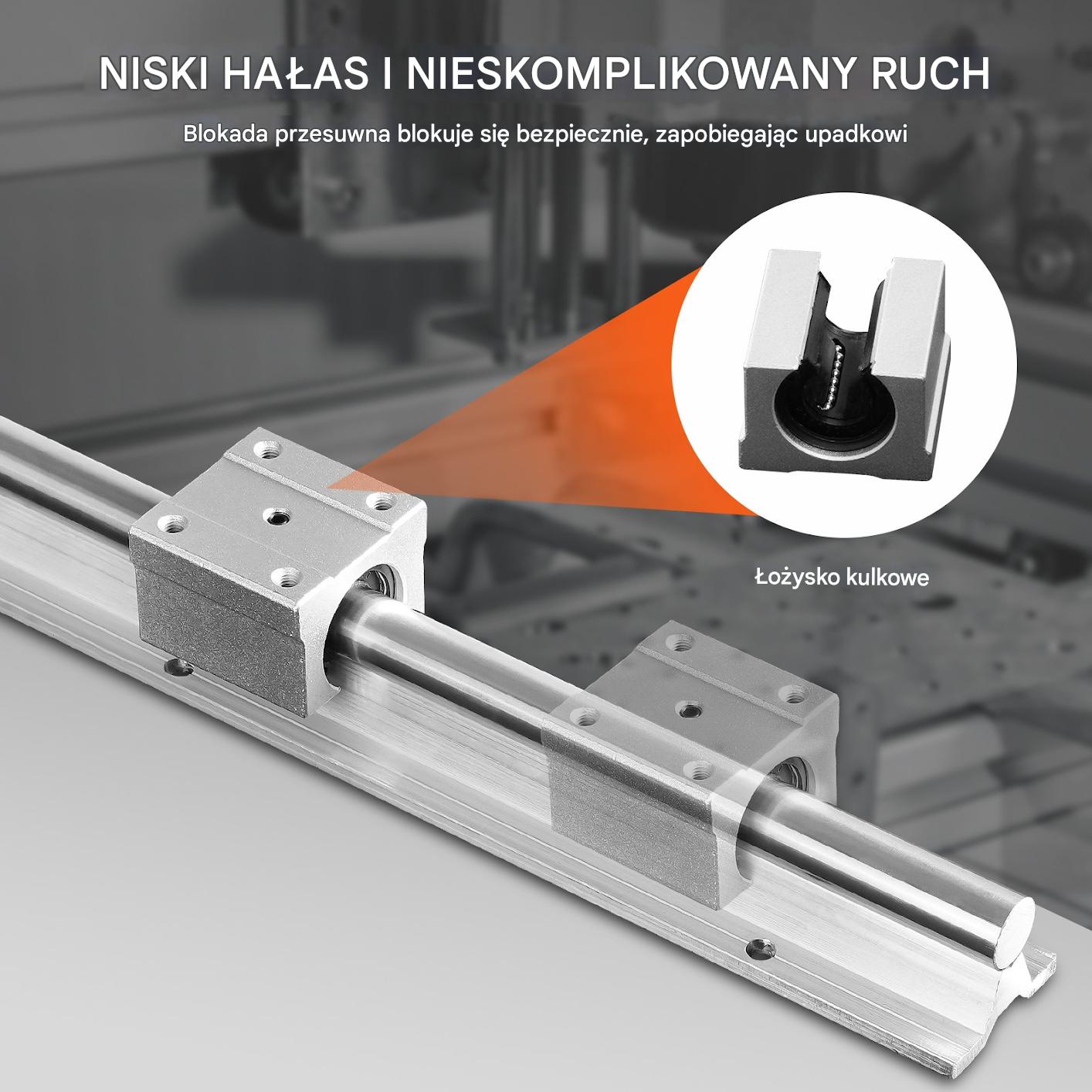

Niski hałas i nieskomplikowany ruch

Blokada przesuwna blokuje się bezpiecznie, zapobiegając upadkowi. Zastosowane łożyska kulkowe zapewniają niski poziom hałasu i płynny, nieskomplikowany ruch, co przyczynia się do efektywnej pracy.

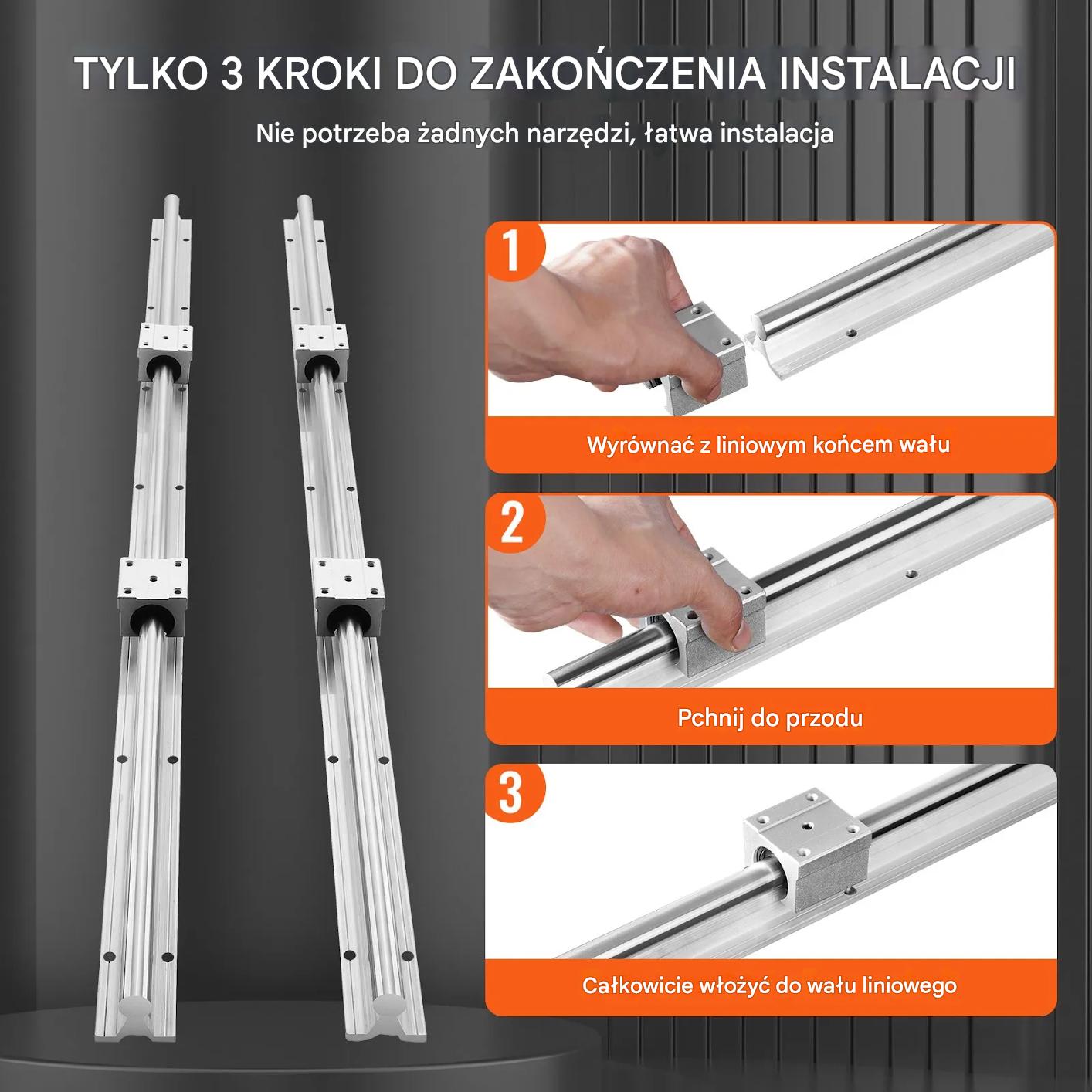

Prosta instalacja

Instalacja jest niezwykle prosta i zajmuje tylko 3 kroki, nie wymagając żadnych specjalistycznych narzędzi. Wystarczy wyrównać blok z liniowym końcem wału, następnie przesunąć go do przodu i całkowicie włożyć do wału liniowego.

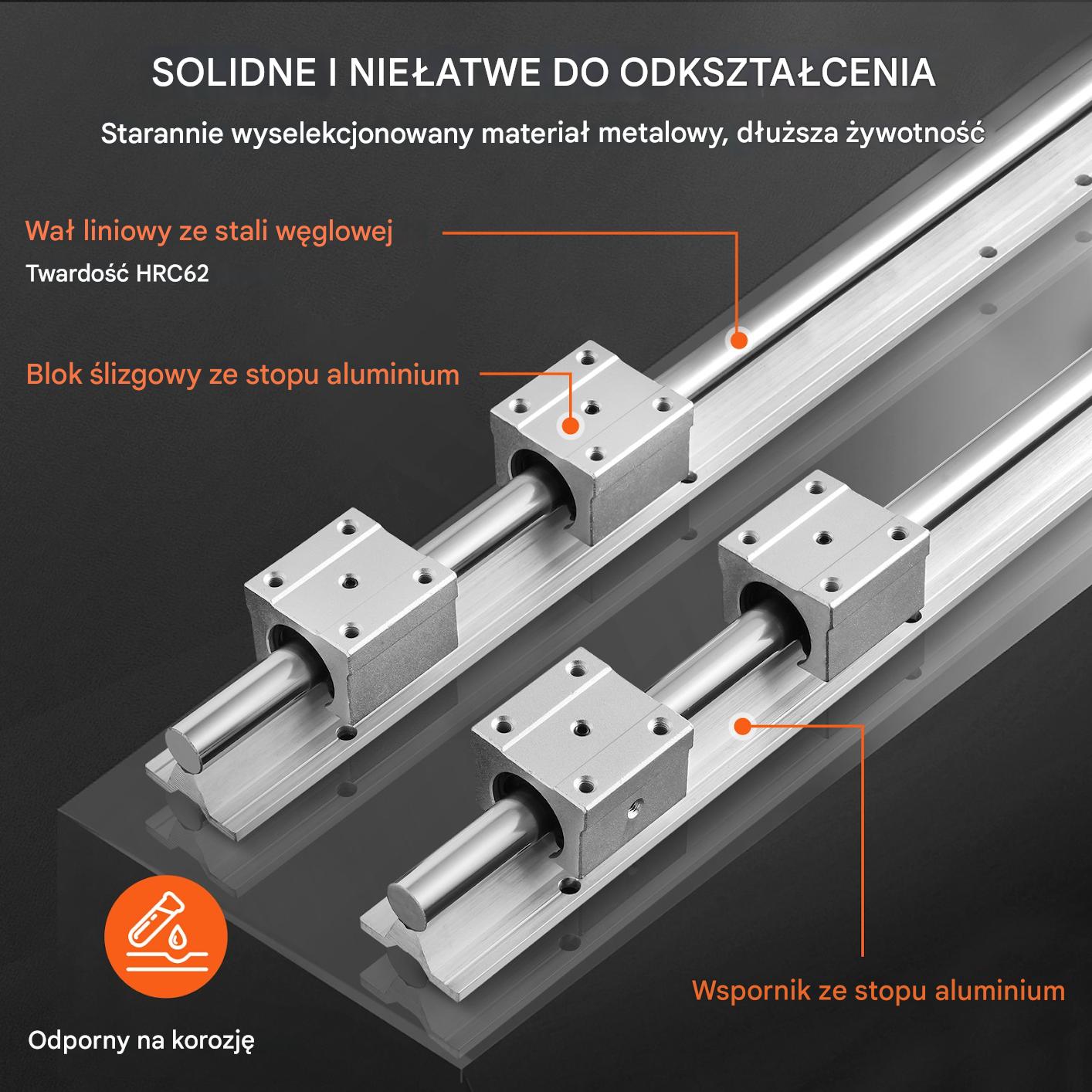

Konstrukcja i materiały

Prowadnice są solidne i odporne na odkształcenia. Zastosowano starannie wyselekcjonowane materiały metalowe, co przekłada się na dłuższą żywotność produktu. Wał liniowy wykonany jest ze stali węglowej o twardości HRC62, a blok ślizgowy i wspornik wykonano ze stopu aluminium. Całość jest odporna na korozję.

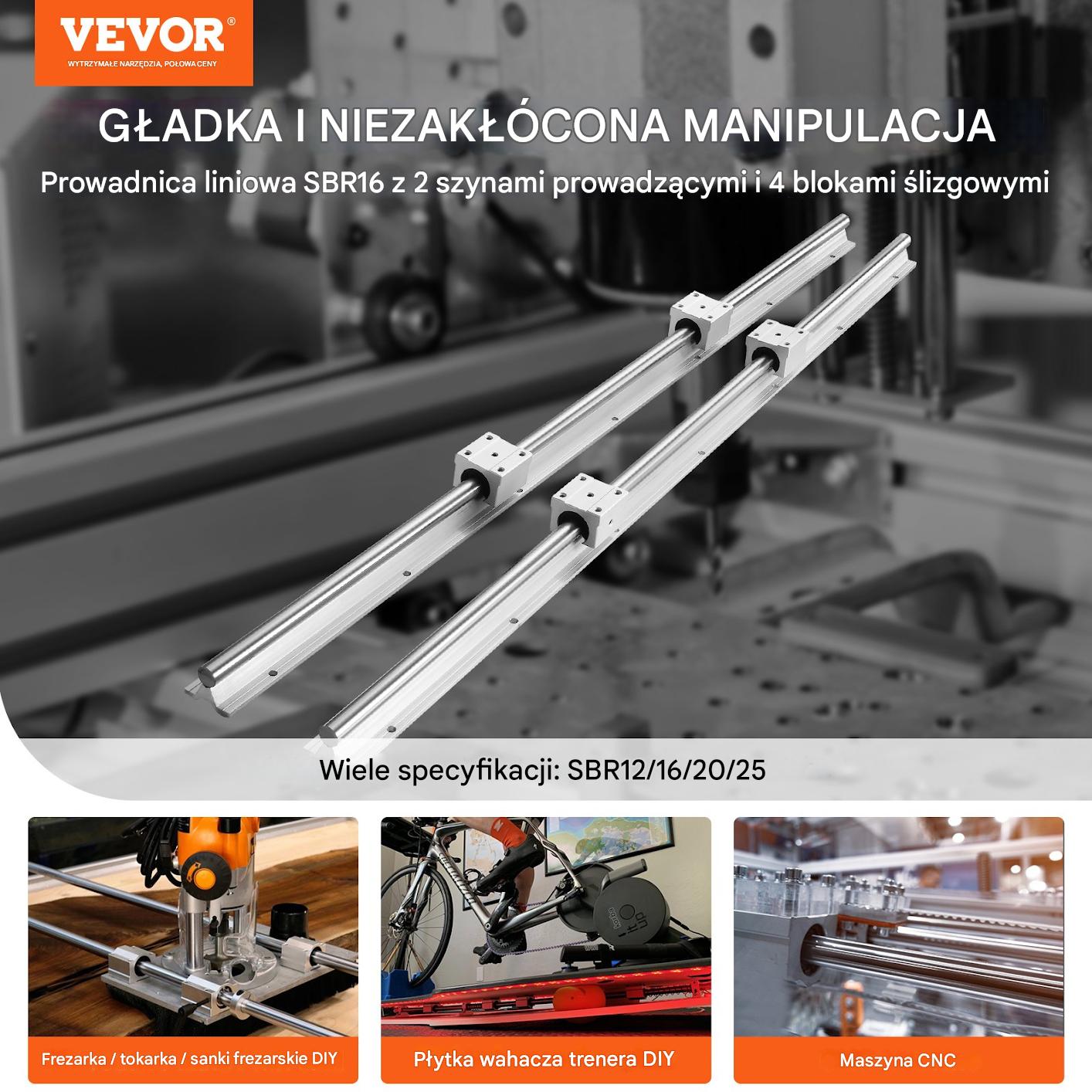

Zastosowanie

Prowadnica liniowa z 2 szynami prowadzącymi i 4 blokami ślizgowymi zapewnia płynną i niezakłóconą manipulację. Produkt znajduje zastosowanie w frezarkach/tokarkach/sankach DIY, płytach wahacza trenera DIY oraz w maszynach CNC.
