Podzielnica Precyzyjna BS-0 Uchwyt Samocentrujący 125 mm Przełożenie 1:40 Stożek MT2 Konik Żeliwny Tarcze Podziałowe

Profesjonalna, półuniwersalna podzielnica precyzyjna BS-0 z samocentrującym uchwytem 3-szczękowym 125 mm, przekładnią ślimakową 1:40, stożkiem wrzeciona MT2 i regulowanym konikiem osiowym. Stanowi precyzyjny osprzęt pozycjonujący do konwencjonalnych frezarek wspornikowych, wiertarek kadłubowych, dłutownic oraz szlifierek narzędziowych. Skutecznie eliminuje problem czasochłonnego i obarczonego błędami trasowania ręcznego, gwarantując mikrometryczną powtarzalność geometryczną podczas nacinania kół zębatych, wielowypustów, kół łańcuchowych oraz wiercenia symetrycznych podziałów kołnierzowych.

Najważniejsze zalety

• ✅ Precyzyjna przekładnia ślimakowa o przełożeniu 1:40 – dokładnie 40 obrotów korby daje 1 pełny obrót wrzeciona, co pozwala na precyzyjny dobór skoku podziałowego i łatwe wyliczanie przełożeń w podziale pośrednim.

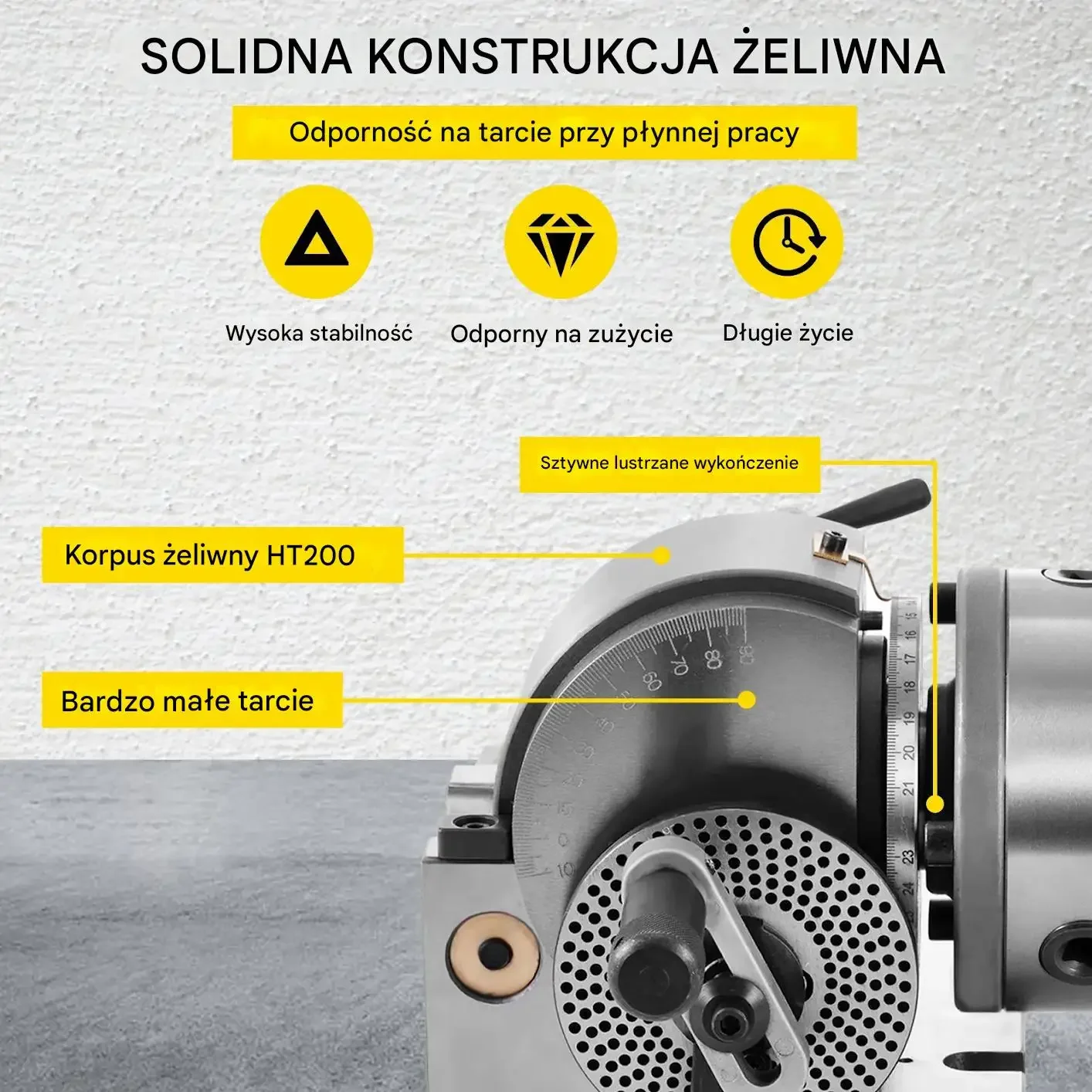

• ✅ Korpus ze sztywnego odlewu żeliwnego o masie 23 kg – monolit o dużej masie i doskonałych właściwościach tłumienia rezonansu, co pozwala na eliminację drgań harmonicznych i uzyskanie wysokiej gładkości nacięć zębatych.

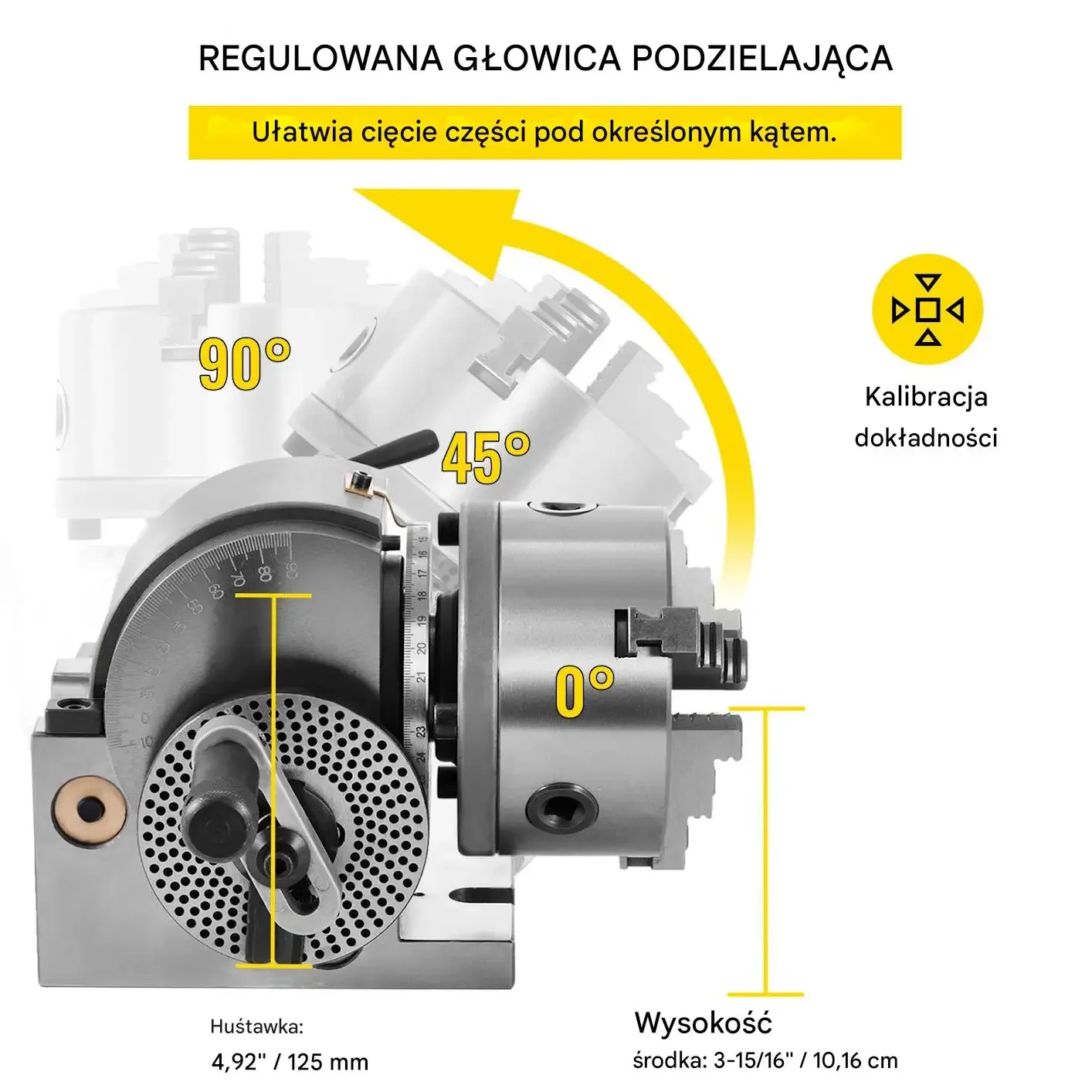

• ✅ Szeroki zakres przechyłu wrzeciona od -10° do +90° – blokowana głowica z czytelnym kątomierzem stopniowym, co pozwala na wygodne frezowanie kół stożkowych, rowków śrubowych oraz wiercenie otworów ukośnych bez przestawiania imadła.

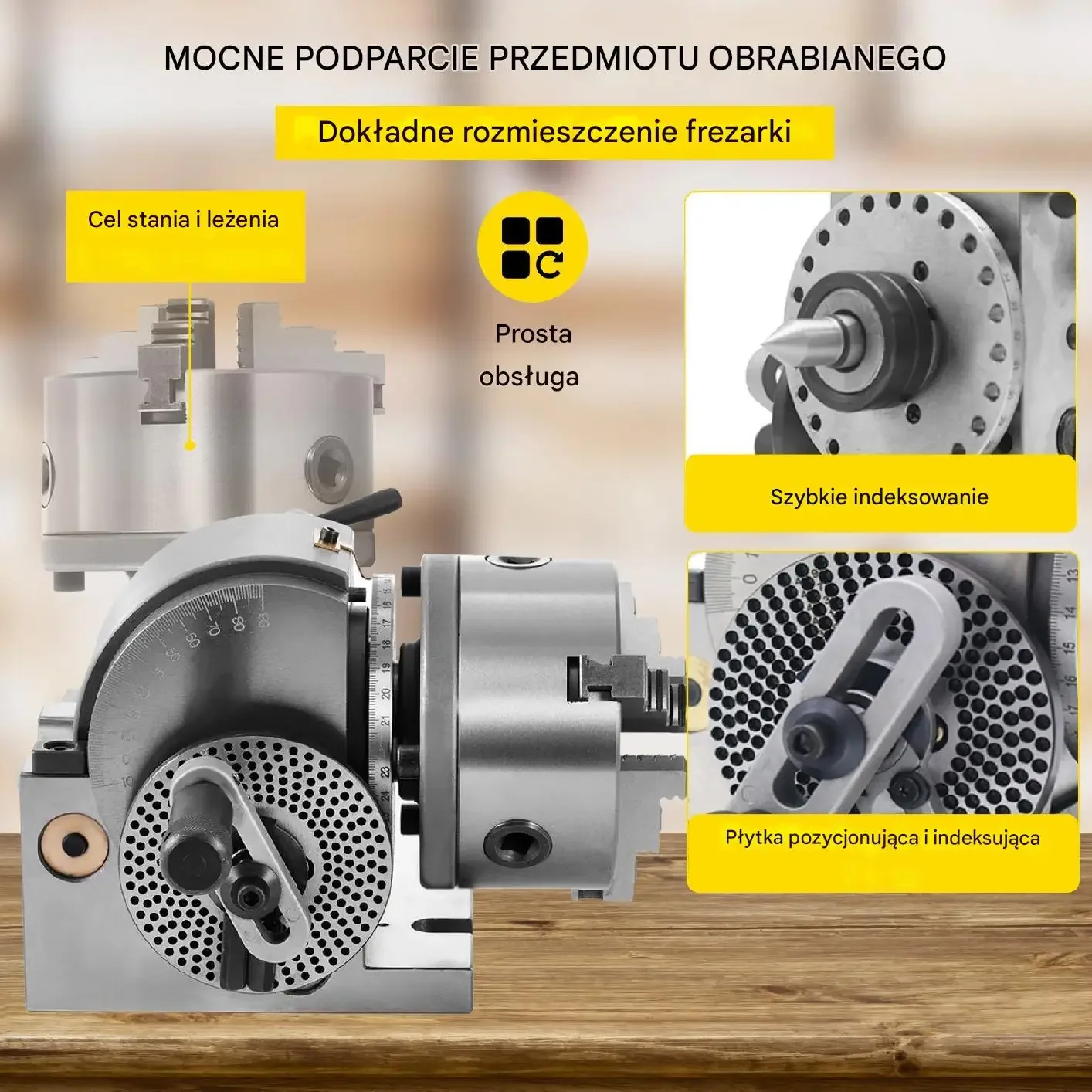

• ✅ Samocentrujący uchwyt 125 mm ze szczękami lewymi i prawymi – szybkie, symetryczne bazowanie materiału z minimalnym biciem osiowym, co pozwala na pewne mocowanie prętów, rur oraz tulei bez czasochłonnego centrowania czujnikiem zegarowym.

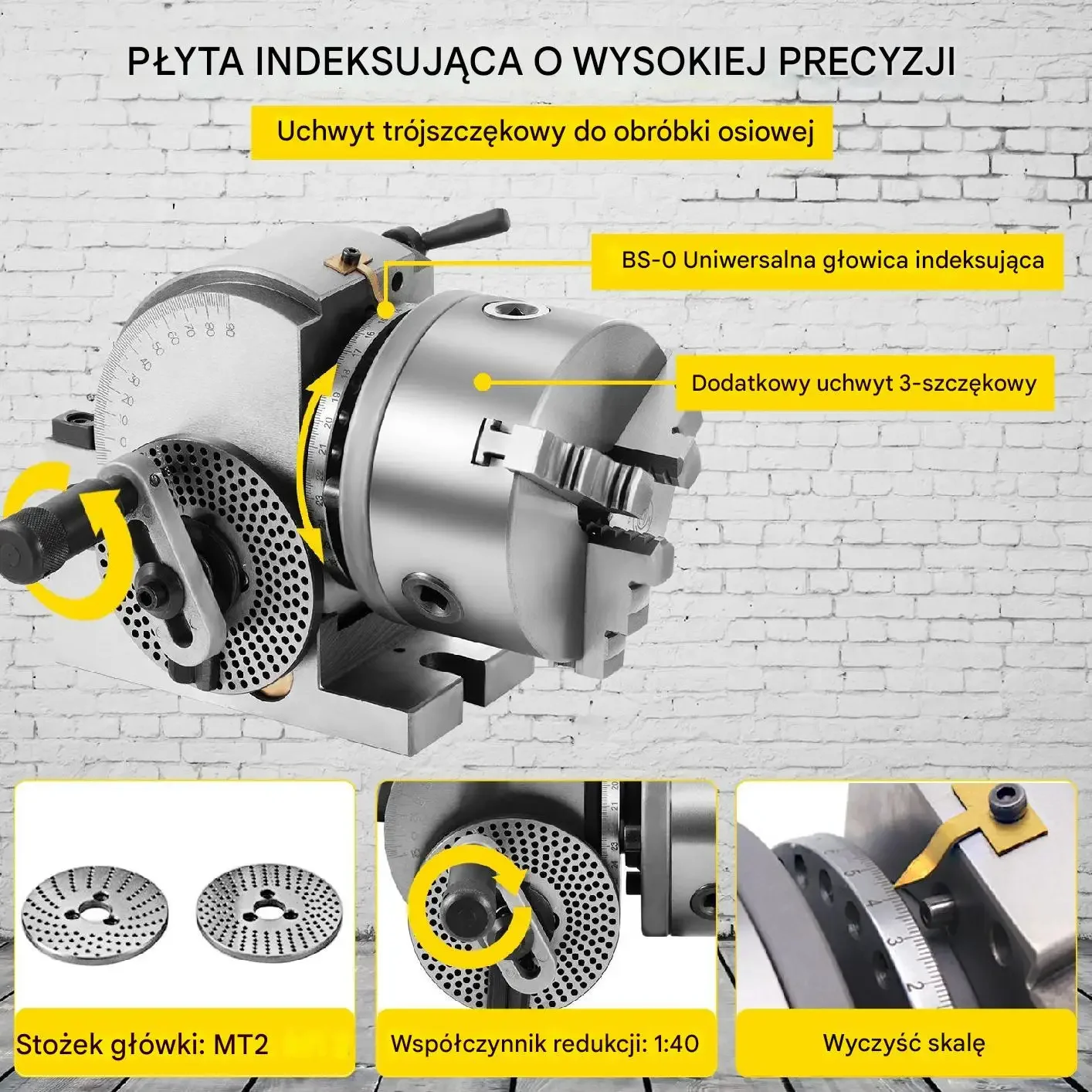

• ✅ Komplet 3 tarcz podziałowych z nożycami nastawnymi – zestaw wymiennych dysków podziałowych z precyzyjnymi otworami, co pozwala na uzyskanie wszystkich podziałów od 2 do 50 oraz większości kombinacji w zakresie do 380 części.
• ✅ Konik podpierający z tuleją MT2 w zestawie – regulowana wzdłużnie podpora ze stożkiem Morse’a 2, co pozwala na stabilną i bezdrganiową obróbkę długich wałków oraz osi między kłami.

Wymiary i Specyfikacja Techniczna

Parametry techniczne i obróbcze:

• Model: BS-0 (półuniwersalna)
• Przełożenie przekładni ślimakowej: 1:40
• Średnica uchwytu: 125 mm
• Typ uchwytu: 3-szczękowy, samocentrujący (szczęki zewnętrzne + wewnętrzne)
• Stożek wrzeciona podzielnicy: MT2 (Morse 2)
• Stożek tulei konika: MT2
• Średnica przelotu wrzeciona: 18 mm
• Wysokość osi kłów: 100 mm
• Maksymalna średnica obrabianego detalu nad łożem (swing): 168 mm
• Zakres kątowy pochylenia wrzeciona: Od -10° do +90° (z noniuszem kątowym)
• Tarcza podziału bezpośredniego: 24 otwory (podziały: 2, 3, 4, 6, 8, 12, 24)
• Tarcze podziału pośredniego (3 sztuki):
  • Tarcza A: 15, 16, 17, 18, 19, 20 otworów
  • Tarcza B: 21, 23, 27, 29, 31, 33 otworów
  • Tarcza C: 37, 39, 41, 43, 47, 49 otworów
• Materiał korpusu: Odlew żeliwny maszynowy

Konstrukcja i gabaryty zewnętrzne:

• Wymiary podzielnicy (dł. x szer. x wys.): 24 x 19 x 17 cm
• Wymiary konika (dł. x szer. x wys.): 15 x 9 x 10 cm
• Waga zestawu roboczego: 23 kg

Zastosowanie w Twoim warsztacie / firmie

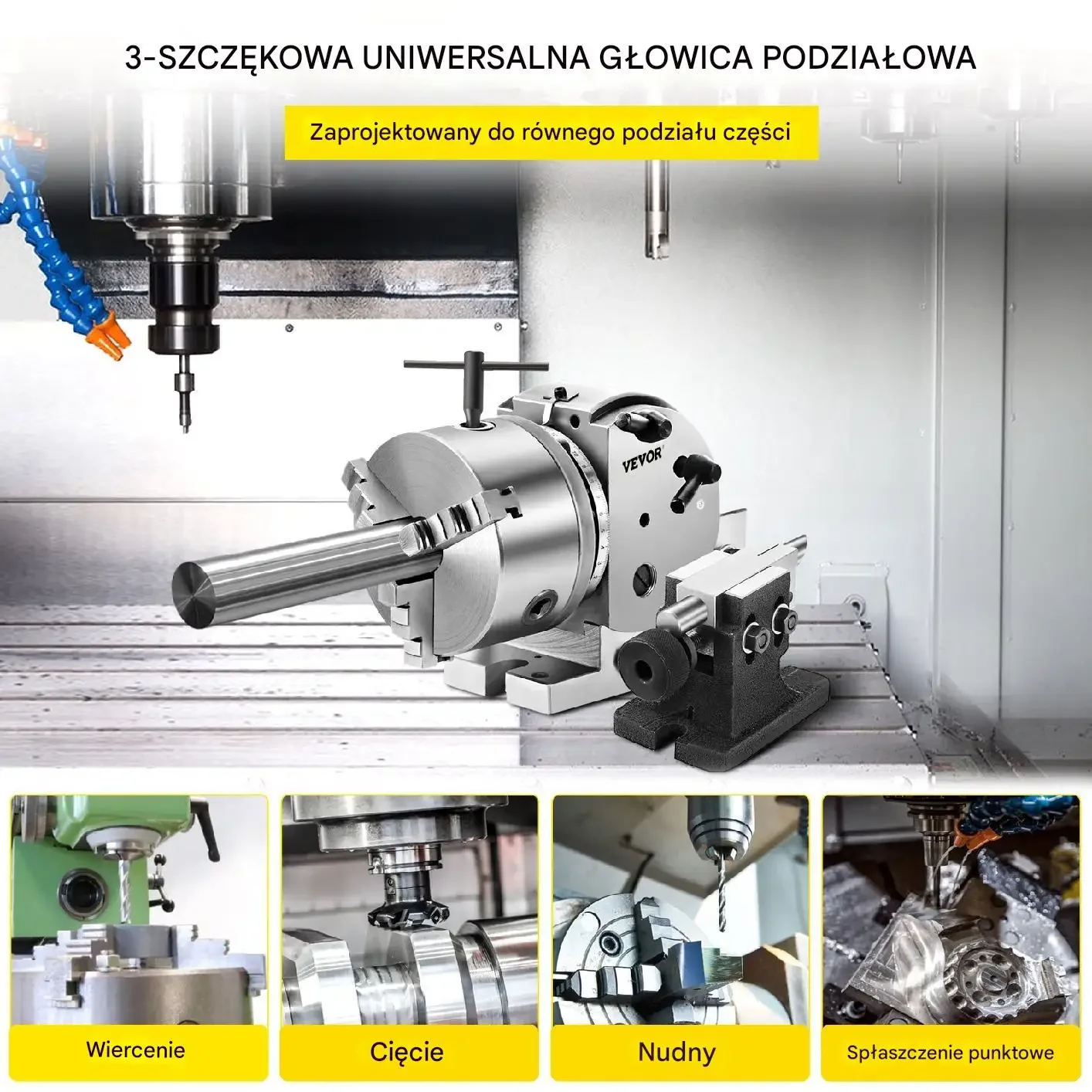

• ⭐ Nacinanie uzębień kół zębatych i ślimacznic: Równe, powtarzalne nacinanie zębów prostych i skośnych za pomocą frezów modułowych na frezarkach poziomych i pionowych.
• ⭐ Frezowanie wielowypustów, zabieraków i rowków wpustowych: Wykonywanie symetrycznych rowków na wałach maszynowych, kołnierzach sprzęgieł oraz narzędziach nasadzanych.
• ⭐ Seryjne wiercenie i wytaczanie kołnierzy na okręgu: Błyskawiczne pozycjonowanie otworów podziałowych pod śruby bez konieczności manualnego trasowania powierzchni.
• ⭐ Obróbka kanciaków, czworokątów i sześciokątów: Precyzyjne fazowanie, frezowanie łbów śrub i elementów złącznych w produkcji jednostkowej i małoseryjnej.

Zawartość zestawu

• 1x Podzielnica precyzyjna BS-0 (przełożenie 1:40)
• 1x Samocentrujący uchwyt 3-szczękowy 125 mm
• 1x Komplet szczęk twardych zewnętrznych (odwróconych)
• 1x Komplet szczęk twardych wewnętrznych
• 1x Klucz do uchwytu tokarskiego
• 1x Regulowany konik podpierający MT2
• 1x Kieł centrujący MT2
• 3x Wymienna tarcza podziałowa z otworami (A, B, C)
• 1x Ramiona nożycowe nastawne z blokadą kołkową
• 1x Tarcza do podziału bezpośredniego (zamontowana)
• 1x Instrukcja obsługi z pełną tabelą przełożeń podziałowych

⚠️ Wskazówki warsztatowe i przygotowanie do pracy:

1. Usuwanie zabezpieczenia antykorozyjnego: Elementy robocze (szlifowane powierzchnie prowadzące, stożek MT2 i uchwyt) są fabrycznie zabezpieczone gęstym woskiem konserwującym. Przed zamontowaniem na stole frezarki należy dokładnie odtłuścić powierzchnie bazowe benzyną ekstrakcyjną lub zmywaczem do hamulców, a następnie nanieść cienką warstwę oleju maszynowego (np. klasy ISO VG 46 lub 68).

2. Smarowanie mechanizmu ślimakowego: Przed rozpoczęciem pierwszego frezowania należy uzupełnić smar/olej przez punkty smarne korpusu, aby zapewnić płynną pracę pary ślimak–ślimacznica i zapobiec jej przedwczesnemu zużyciu pod obciążeniem.

3. Podział pośredni: Podzielnica umożliwia uzyskanie wszystkich podziałów całkowitych od 2 do 50 części. W zakresie 51–380 część podziałów wymaga weryfikacji dostępności rzędów otworów w załączonej tabeli podziałowej.
